Kekutuban Kapasitor CBB60: Adakah Ia Positif atau Negatif?

Kapasitor CBB60 Polariti: Jawapan Langsung

Kapasitor CBB60 ialah tidak positif mahupun negatif . Ia adalah kapasitor AC tidak terkutub, yang bermaksud ia tidak mempunyai terminal positif atau negatif yang ditetapkan. Anda boleh menyambungkan mana-mana terminal ke kedua-dua belah litar tanpa sebarang risiko kerosakan atau pincang fungsi. Ini adalah salah satu ciri paling asas yang membezakannya daripada kapasitor elektrolitik, yang terpolarisasi dengan ketat dan akan gagal - atau bahkan meletup - jika disambungkan dengan tidak betul.

Ramai orang yang mencari maklumat kekutuban tentang kapasitor CBB60 datang daripada latar belakang bekerja dengan litar DC, di mana kapasitor elektrolitik adalah perkara biasa. Dalam konteks tersebut, polariti sangat penting. Tetapi CBB60 direka khusus untuk persekitaran arus ulang alik (AC), di mana arah arus berbalik secara berterusan — biasanya 50 atau 60 kali sesaat bergantung pada kekerapan grid tempatan anda. Dalam persekitaran sedemikian, kapasitor terkutub akan dimusnahkan hampir serta-merta. CBB60 mengendalikan perkara ini dengan lancar kerana struktur dalamannya adalah simetri dan tidak terkutub.

Jadi, jika anda melihat dua terminal pada kapasitor CBB60 dan tertanya-tanya yang mana — berhenti bimbang. Mereka boleh ditukar ganti. Hanya sambungkannya ke litar anda dan kapasitor akan melakukan tugasnya.

Apakah Kapasitor CBB60 dan Untuk Apa Ia Digunakan

CBB60 ialah kapasitor filem polipropilena berlogam yang direka untuk aplikasi memulakan dan menjalankan motor AC. Nama "CBB" ialah sebutan standard Cina di mana "CB" merujuk kepada jenis kapasitor dan "B60" merujuk kepada siri khusus dalam pengelasan tersebut. Kapasitor ini kadangkala juga dipanggil "kapasitor larian motor" atau "kapasitor filem AC," dan ia digunakan secara meluas di seluruh dunia dalam motor aruhan satu fasa.

Anda akan menemui kapasitor CBB60 dalam pelbagai peralatan harian, termasuk:

• Pam air dan pam tenggelam yang digunakan di rumah, pertanian dan pembinaan
• Pemampat udara dan unit penyaman udara
• Mesin basuh (terutamanya model jenis dram yang lebih lama)
• Kipas elektrik dan peralatan pengudaraan
• Alat kuasa yang menggunakan motor aruhan AC satu fasa
• Pam kolam renang dan peralatan spa
• Motor pengairan pertanian

Julat kapasitans biasa untuk kapasitor CBB60 bermula dari 1 µF hingga 100 µF , dengan penarafan voltan biasanya pada 250VAC atau 450VAC. Sesetengah model tugas yang lebih tinggi dinilai pada 500VAC. Nilai yang paling kerap ditemui dalam aplikasi pam air adalah antara 8 µF dan 30 µF. Untuk motor mesin basuh, 6 µF hingga 16 µF adalah perkara biasa. Badan kapasitor lazimnya berbentuk silinder dengan dua atau empat wayar yang dilanjutkan dari satu hujung, disarungkan dalam cangkerang plastik yang menyediakan penebat dan perlindungan alam sekitar.

Pembinaan dalaman menggunakan filem nipis polipropilena sebagai bahan dielektrik, dengan metalisasi aluminium didepositkan terus ke atas filem. Reka bentuk ini memberikan kapasitor sifat penyembuhan sendiri — jika sebahagian kecil dielektrik tercucuk oleh lonjakan voltan, pengetatan tempatan menyejat dan membaiki kerosakan dengan berkesan, memanjangkan hayat perkhidmatan kapasitor dengan ketara berbanding dengan reka bentuk kertas atau kerajang lama.

Mengapa Kapasitor CBB60 Tiada Terminal Positif atau Negatif

Untuk memahami mengapa kekutuban tidak relevan untuk kapasitor CBB60, ia membantu memahami fizik asas kapasitor dan cara arus ulang alik berkelakuan berbeza daripada arus terus.

Bagaimana Arus AC Mengubah Segala-galanya

Dalam litar DC, arus mengalir dalam satu arah sahaja. Kapasitor terkutub seperti elektrolitik mempunyai lapisan oksida pada satu plat yang hanya berfungsi sebagai dielektrik apabila terminal yang betul disambungkan kepada voltan positif. Jika anda membalikkan kekutuban, lapisan oksida akan rosak, gas terkumpul di dalam kapasitor, dan kegagalan bencana berlaku - kadangkala dengan ganas.

Arus AC membalikkan arah pada frekuensi grid. Dalam sistem 50 Hz, arus melengkapkan 50 kitaran penuh sesaat, bermakna ia berbalik arah 100 kali sesaat. Dalam sistem 60 Hz, ia berbalik 120 kali sesaat. Kapasitor dalam persekitaran ini mesti boleh mengecas dan menyahcas dalam kedua-dua arah dengan kecekapan yang sama. Inilah yang disediakan oleh dielektrik filem polipropilena dalam CBB60 — ia mengecas dan menyahcas secara simetri tanpa mengira terminal mana yang berpotensi lebih tinggi pada bila-bila masa tertentu.

Peranan Dielektrik Filem

Polipropilena ialah polimer bukan kutub. Tidak seperti aluminium oksida (digunakan dalam kapasitor elektrolitik), polipropilena tidak bergantung pada arah medan elektrik untuk mengekalkan sifat dielektriknya. Filem ini berfungsi sama sama ada medan elektrik menghala dari kiri ke kanan atau dari kanan ke kiri. Sifat material inilah yang menjadikan CBB60 simetri sepenuhnya dan tidak terpolarisasi pada tahap fizikal dan kimia.

Kedua-dua elektrod dalam CBB60 adalah sama secara kimia - kedua-duanya adalah lapisan metalisasi aluminium pada filem polipropilena. Tiada lapisan oksida, tiada asimetri, dan tiada arah pilihan. Ini adalah perbezaan asas daripada kapasitor elektrolitik, dan itulah sebabnya anda tidak akan menemui tanda " " atau "-" pada badan kapasitor CBB60.

Membaca Tanda pada Kapasitor CBB60

Memandangkan kapasitor CBB60 tidak mempunyai tanda kekutuban, memahami maksud label bercetak masih penting untuk penggunaan yang betul. Berikut ialah pecahan tanda biasa yang akan anda temui:

Perhatikan bahawa tiada satu pun tanda ini menunjukkan terminal positif atau negatif — kerana tiada satu pun. Kedua-dua wayar wayar pada kapasitor boleh ditukar ganti sepenuhnya untuk semua tujuan praktikal. Sama ada anda menyambungkan plumbum kiri atau plumbum kanan ke belitan permulaan motor tiada bezanya secara elektrik.

Apa yang penting secara kritikal ialah memadankan nilai kemuatan dan kadaran voltan mengikut spesifikasi asal motor atau perkakas anda. Menggunakan kapasitor dengan kapasitansi yang salah — walaupun sebanyak 20% — boleh menyebabkan motor berjalan dengan tidak cekap, terlalu panas atau gagal dihidupkan. Sentiasa gantikan CBB60 dengan satu kapasitans yang sama atau sangat rapat dan penarafan voltan yang sama atau lebih tinggi.

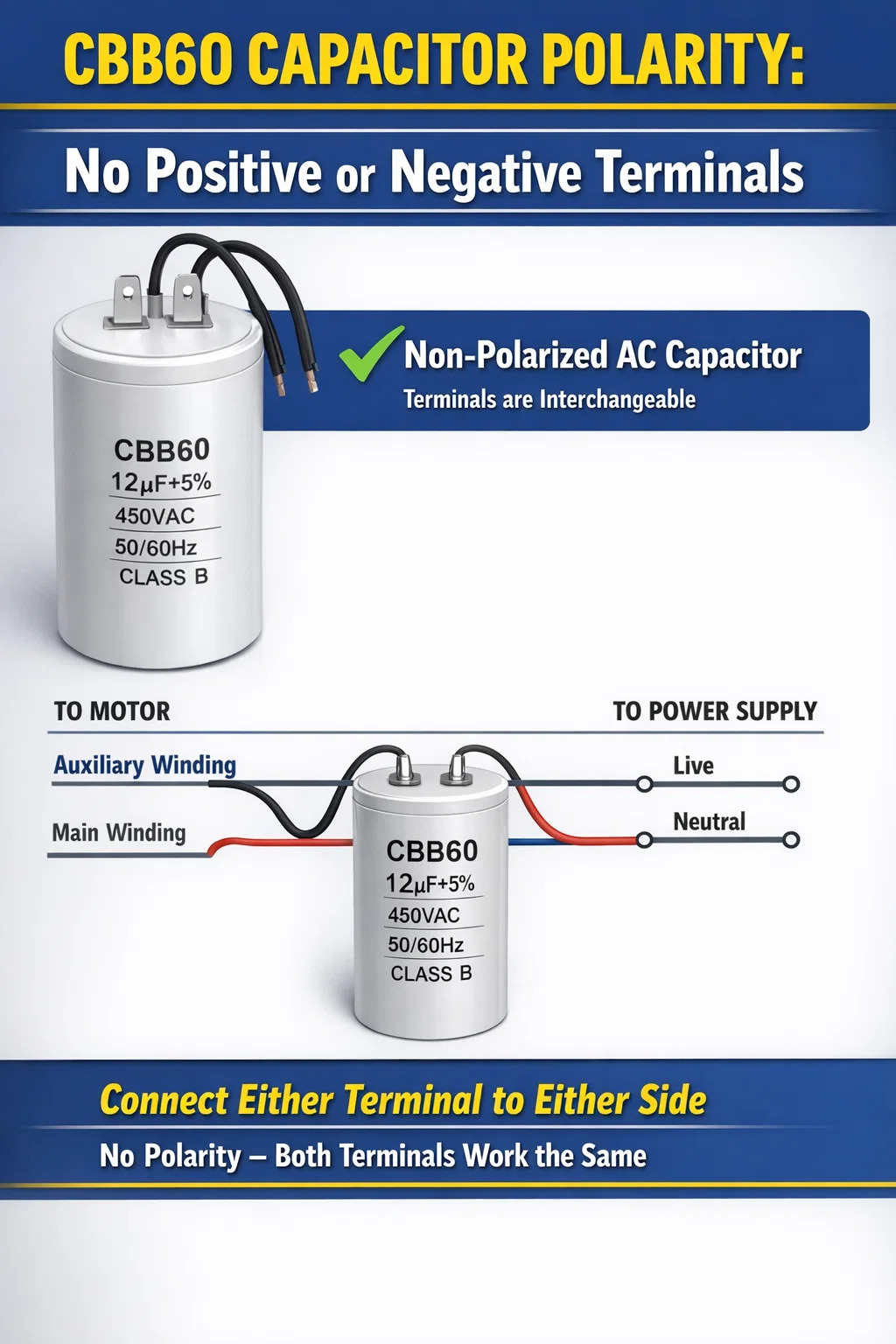

Cara Menyambung Kapasitor CBB60 Dengan Betul

Oleh kerana kekutuban tidak membimbangkan, pendawaian kapasitor CBB60 memberi tumpuan sepenuhnya pada menyambungkannya ke titik yang betul dalam litar motor. Berikut ialah cara ia berfungsi dalam aplikasi motor aruhan satu fasa biasa:

Sambungan Asas dalam Motor Satu Fasa

Motor aruhan fasa tunggal standard mempunyai dua set belitan: belitan utama dan belitan tambahan (permulaan). Kapasitor CBB60 disambung secara bersiri dengan penggulungan tambahan. Ini mewujudkan peralihan fasa antara arus dalam dua belitan, menghasilkan medan magnet berputar yang membolehkan motor dimulakan dan dijalankan.

Urutan pendawaian biasa ialah:

1. Sambungkan satu terminal CBB60 ke terminal penggulungan tambahan pada motor
2. Sambungkan terminal lain CBB60 ke terminal hidup (talian) bekalan kuasa
3. Penggulungan utama bersambung terus merentasi bekalan kuasa (hidup dan neutral)
4. Kedua-dua belitan berkongsi sambungan neutral

Oleh kerana kedua-dua terminal CBB60 boleh ditukar ganti, tidak kira terminal mana yang anda pasangkan pada belitan dan yang anda pasangkan pada talian bekalan. Tingkah laku litar adalah sama sama ada.

Kapasitor CBB60 Empat Plumbum

Sesetengah kapasitor CBB60 datang dengan empat petunjuk bukannya dua. Ini tidak bermakna ia terpolarisasi - ia hanya bermakna kapasitor mempunyai dua bahagian dalaman yang boleh disambung secara selari (untuk kapasitans penuh) atau secara bersiri (untuk kapasitansi yang dikurangkan dan penarafan voltan berkesan yang lebih tinggi). Konfigurasi ini kadangkala digunakan untuk membenarkan fleksibiliti dalam padanan motor tanpa menyimpan berbilang nilai kapasitor. Dalam kebanyakan senario penggantian, anda akan menyambungkan empat petunjuk sebagai dua pasang untuk mencapai operasi selari dan kapasitans undian penuh.

Sentiasa periksa gambarajah pendawaian yang dicetak pada motor atau dalam manual servis apabila berurusan dengan kapasitor empat plumbum. Konfigurasi boleh menjejaskan prestasi motor dengan ketara.

Langkah Keselamatan Semasa Pendawaian

Walaupun kekutuban tidak membimbangkan, keselamatan sememangnya penting. Ikuti langkah berjaga-jaga ini apabila bekerja dengan kapasitor CBB60:

• Nyahcas kapasitor sebelum mengendalikan — walaupun selepas kuasa dicabut, CBB60 boleh menahan caj berbahaya untuk tempoh yang ketara. Pendekkan terminal sebentar dengan perintang berpenebat (sekitar 10 kΩ, 10 W) sebelum menyentuhnya
• Sentiasa putuskan sambungan kuasa pada pemutus sebelum membuka mana-mana perumah motor atau kotak simpang
• Gunakan alat berpenebat dan pakai kasut bertapak getah
• Sahkan bahawa penarafan voltan kapasitor gantian sepadan atau melebihi spesifikasi asal — jangan sekali-kali memasang kapasitor berkadar rendah
• Periksa penebat wayar pada petunjuk untuk sebarang keretakan atau kerosakan haba sebelum membuat sambungan

Membandingkan Kapasitor CBB60 kepada Kapasitor Elektrolitik Terkutub

Sumber kekeliruan yang biasa ialah perbezaan antara kapasitor filem CBB60 dan kapasitor elektrolitik. Memahami perbezaan dengan jelas menghalang kesilapan yang mahal apabila memilih penggantian atau mendiagnosis kerosakan.

Satu implikasi praktikal jadual ini: jangan sekali-kali cuba untuk menggantikan kapasitor elektrolitik untuk CBB60 dalam litar motor . Walaupun anda menemui kapasitor elektrolitik dengan nilai kemuatan yang sama, ketidakupayaannya untuk mengendalikan kekutuban songsang pada frekuensi AC akan menyebabkan ia gagal dalam beberapa saat operasi. Kegagalan itu boleh meletup dan berbahaya.

Cara Mengetahui Jika Kapasitor CBB60 Telah Gagal

Kapasitor CBB60 merosot dari semasa ke semasa, terutamanya dalam persekitaran suhu tinggi. Apabila CBB60 gagal, motor yang digunakan biasanya menunjukkan simptom yang jelas. Mengetahui gejala ini membolehkan anda mendiagnosis masalah dengan cepat dan bukannya menggantikan keseluruhan motor tanpa perlu.

Gejala Biasa Kapasitor CBB60 Gagal

• Motor berdengung tetapi tidak dihidupkan — ini adalah tanda paling klasik. Penggulungan utama memberi tenaga dan mencipta bunyi dengungan, tetapi tanpa arus peralihan fasa dari kapasitor, tiada medan berputar dan motor kekal pegun
• Motor dihidupkan jika dipusing secara manual tetapi tidak boleh dihidupkan sendiri — kapasitor yang terdegradasi separa mungkin masih memberikan anjakan fasa yang mencukupi sebaik sahaja pemutar bergerak, tetapi tidak mencukupi untuk mengatasi inersia awal
• Motor berjalan lebih perlahan daripada biasa atau menarik arus lebih daripada yang dinilai
• Motor terlalu panas semasa keadaan beban biasa
• Kerosakan fizikal yang boleh dilihat pada badan kapasitor — membonjol, retak, kesan terbakar atau kebocoran minyak daripada bekas
• Bau terbakar datang dari perumahan motor

Menguji Kapasitor CBB60 dengan Multimeter

Anda boleh melakukan semakan asas menggunakan multimeter digital dengan fungsi pengukuran kapasiti. Selepas menyahcas kapasitor dengan selamat, sambungkan probe ke dua terminal — kerana tiada kekutuban, tidak kira probe yang menyentuh terminal mana. Meter hendaklah memaparkan nilai kapasitansi yang hampir dengan nilai undian yang dicetak pada badan.

CBB60 yang sihat biasanya akan mengukur dalam ±10% daripada kapasiti terkadarnya . Sebagai contoh, kapasitor 20 µF hendaklah membaca antara 18 µF dan 22 µF. Bacaan jauh di bawah nilai undian — seperti 8 µF pada kapasitor 20 µF — menunjukkan dielektrik telah terdegradasi dan kapasitor perlu diganti. Bacaan sifar atau litar terbuka bermakna kapasitor telah gagal sepenuhnya.

Beberapa multimeter yang lebih mudah hanya mempunyai ukuran rintangan. Dalam kes itu, ujian kasar adalah untuk menetapkan meter kepada julat rintangan yang tinggi (seperti 2 MΩ) dan sentuh sebentar kuar ke terminal kapasitor. Kapasitor yang berfungsi akan menunjukkan bacaan rendah seketika kerana ia mengecas dari bateri dalaman meter, kemudian bacaan akan naik ke arah infiniti semasa kapasitor memegang cas. Jika meter membaca sifar (litar pintas) atau kekal maksimum dari awal (litar terbuka), kapasitor telah gagal.

Apabila Pemeriksaan Visual Cukup

Dalam banyak kes, anda tidak memerlukan meter sama sekali. Jika badan kapasitor CBB60 menunjukkan mana-mana yang berikut, gantikannya dengan segera tanpa ujian lanjut:

• Cangkang silinder membengkak atau membonjol pada sebarang titik
• Terdapat retak atau terbelah pada selongsong plastik
• Terdapat kesan hangus, kawasan cair, atau selongsong yang gelap
• Terdapat sisa berminyak yang kelihatan pada atau di sekeliling badan (menunjukkan minyak dielektrik telah bocor)
• Satu atau lebih wayar wayar telah terpisah daripada badan atau menunjukkan kakisan di pintu masuk

Memilih Kapasitor CBB60 Gantian Yang Tepat

Apabila membeli kapasitor CBB60 gantian, tiga parameter penting di atas segala-galanya: nilai kapasitans, penarafan voltan dan konfigurasi terminal. Mendapat mana-mana salah ini boleh menyebabkan motor kurang prestasi, terlalu panas atau gagal semula dengan cepat.

Memadankan Kapasitansi Dengan Tepat

Nilai kapasitansi menentukan berapa banyak anjakan fasa yang diperkenalkan oleh kapasitor antara belitan utama dan tambahan. Pengilang motor telah mengira nilai ini untuk tork permulaan yang optimum dan kecekapan larian. Menyimpang dengan ketara daripada nilai ini — lebih daripada kira-kira 10% — akan menyebabkan masalah yang boleh diukur:

• Kapasiti terlalu rendah: tork permulaan berkurangan, motor mungkin gagal dihidupkan di bawah beban, arus larian yang lebih tinggi, terlalu panas
• Kapasiti terlalu tinggi: arus berlebihan melalui belitan tambahan, kepanasan terlampau kedua-dua belitan dan kapasitor, mengurangkan hayat motor

Sentiasa dapatkan pengganti dengan penarafan kapasitans yang sama seperti yang asal. Jika nilai asal tidak jelas kerana label telah rosak, periksa papan nama motor atau dokumentasi teknikal untuk nilai kapasitor yang ditentukan.

Penilaian Voltan: Padan atau Melebihi

Penarafan voltan penggantian mestilah sama atau lebih tinggi daripada yang asal. Jika asal dinilai pada 250VAC, anda boleh menggunakan penggantian 250VAC atau 450VAC — tetapi bukan kapasitor 150VAC. Memasang kapasitor berkadar rendah adalah bahaya kebakaran dan akan menyebabkan kegagalan pantas. Menggunakan kapasitor berkadar lebih tinggi adalah selamat dan kadangkala berfaedah dalam menuntut aplikasi di mana lonjakan voltan adalah perkara biasa.

Saiz Fizikal dan Pemasangan

Kapasitor CBB60 datang dalam saiz silinder standard, dengan diameter dan panjang bergantung pada kapasitans dan penarafan voltan. Penarafan kapasiti atau voltan yang lebih tinggi secara amnya bermaksud badan yang lebih besar. Apabila menggantikan dalam perumah motor yang ketat, sahkan bahawa dimensi fizikal penggantian akan sesuai dengan ruang yang ada. Panjang dan diameter plumbum juga harus serasi dengan sambungan pendawaian sedia ada.

Perkara Kualiti dan Pensijilan

Pasaran untuk kapasitor CBB60 termasuk produk dengan kualiti yang sangat berubah-ubah. Kapasitor substandard mungkin mempunyai nilai kapasitans sebenar jauh daripada penarafan yang dinyatakan, voltan kerosakan yang lebih rendah daripada yang ditanda, dan hayat perkhidmatan yang jauh lebih pendek. Apabila membeli pengganti, cari kapasitor yang membawa pensijilan keselamatan yang diiktiraf seperti CQC (Pensijilan Kualiti China), TÜV, VDE atau UL. Pensijilan ini menunjukkan bahawa kapasitor telah diuji secara bebas dan memenuhi piawaian keselamatan dan prestasi yang ditetapkan.

Petua Praktikal untuk Bekerja Dengan Kapasitor CBB60

Di sebalik persoalan asas kekutuban dan penggantian, terdapat beberapa perkara praktikal yang patut diketahui jika anda kerap bekerja dengan motor, pam atau perkakas yang menggunakan kapasitor CBB60.

Simpan Alat Ganti di Tangan untuk Peralatan Kritikal

Untuk peralatan seperti pam pengairan, pam bah atau unit penyaman udara yang masa henti menyebabkan masalah ketara, mengekalkan kapasitor CBB60 ganti pada penarafan yang betul adalah pelaburan yang praktikal. Kapasitor ini adalah murah - biasanya antara $2 dan $15 bergantung pada kapasitansi dan penarafan - dan kapasitor yang gagal adalah salah satu sebab paling biasa motor fasa tunggal berhenti berfungsi. Mempunyai alat ganti yang betul di rak bermakna pembaikan 10 minit dan bukannya menunggu berbilang hari untuk penghantaran alat ganti.

Suhu Mempengaruhi Hayat Kapasitor

Haba adalah musuh utama kapasitor CBB60. Kebanyakannya dinilai untuk operasi sehingga 70°C, dengan beberapa model spesifikasi tinggi dinilai kepada 85°C. Mengendalikan kapasitor secara berterusan menghampiri penarafan suhu maksimumnya secara mendadak memendekkan jangka hayatnya. Untuk motor yang dipasang dalam kepungan yang kurang pengudaraan atau dalam iklim panas, pertimbangkan untuk menggunakan kapasitor yang dinilai untuk suhu yang lebih tinggi daripada minimum yang diperlukan. Memastikan pengudaraan yang mencukupi di sekeliling perumah motor juga membantu memanjangkan hayat kapasitor dengan ketara.

Kelembapan dan Perlindungan Alam Sekitar

Dalam aplikasi luar atau persekitaran lembap — biasa untuk pam pengairan dan peralatan kolam — wayar pada kapasitor CBB60 boleh terhakis dari semasa ke semasa jika terdedah kepada lembapan. Sambungan antara petunjuk dan terminal motor sangat terdedah. Apabila menggantikan kapasitor dalam persekitaran sedemikian, gunakan penyambung kalis air atau balut sambungan dengan pita penyatuan sendiri untuk mengelakkan kemasukan lembapan. Periksa sambungan sekurang-kurangnya sekali setiap musim dalam keadaan kelembapan tinggi.

Jangan Jalankan Motor Tanpa Kapasitornya

Sesetengah juruteknik, apabila mendiagnosis motor yang tidak akan dihidupkan, putuskan sambungan kapasitor buat sementara waktu untuk memeriksa sama ada belitan motor berfungsi. Walaupun motor mungkin berputar jika dihidupkan secara manual, menjalankannya dengan cara ini — walaupun sebentar — boleh merosakkan belitan belitan tambahan. Sentiasa mempunyai kapasitor yang betul dalam litar sebelum menggunakan kuasa mampan pada motor. Ujian diagnostik pendek selama beberapa saat biasanya boleh diterima, tetapi jangan jalankan motor tanpa muatan dan tanpa kapasitor untuk sebarang tempoh lanjutan.
