Bolehkah saya menggantikan CBB60 dengan CBB65?

Bolehkah saya Menggantikan CBB60 dengan CBB65? Jawapan Langsung

Jawapan ringkasnya ialah: dalam kebanyakan kes, tidak — anda tidak sepatutnya menggantikan a Kapasitor CBB60 dengan CBB65 tanpa mengesahkan spesifikasi aplikasi anda dengan teliti. Walaupun kedua-duanya adalah kapasitor larian motor AC yang berkongsi fungsi asas yang sama untuk meningkatkan kecekapan motor dan faktor kuasa, ia berbeza dengan ketara dalam pembinaan fizikal, reka bentuk perumahan, penarafan voltan dan persekitaran pemasangan yang dimaksudkan. Bertukar satu dengan yang lain tanpa memahami perbezaan ini boleh menyebabkan kerosakan peralatan, kegagalan kapasitor pramatang, atau bahkan bahaya keselamatan.

Walau bagaimanapun, terdapat senario khusus di mana CBB65 boleh digunakan sebagai pengganti berfungsi untuk CBB60, dengan syarat nilai kapasitans, penarafan voltan dan konfigurasi terminal adalah serasi. Artikel ini menerangkan semua yang anda perlu ketahui sebelum membuat pertukaran itu.

Apakah Kapasitor CBB60?

A Kapasitor CBB60 ialah kapasitor larian motor AC jenis filem silinder yang ditempatkan dalam selongsong plastik. Ia dihasilkan mengikut standard kebangsaan China GB/T 3667, dan digunakan secara meluas dalam motor aruhan fasa tunggal untuk aplikasi seperti pam air, mesin basuh, alat kuasa dan pemampat kecil. Awalan "CBB" menunjukkan ia adalah kapasitor filem polipropilena berlogam, manakala "60" merujuk kepada siri produk khusus yang direka untuk operasi motor.

Ciri-ciri utama CBB60 termasuk:

• Bentuk silinder dengan kulit luar plastik (biasanya polipropilena).
• Julat kapasitans biasa: 1 µF hingga 100 µF
• Voltan terkadar: biasanya 250VAC atau 450VAC
• Julat suhu operasi: -40°C hingga 70°C (standard)
• Sambungan terminal plumbum atau spade
• Tidak direka khusus untuk persekitaran luar atau terendam minyak

CBB60 ialah salah satu kapasitor motor yang paling biasa digunakan di seluruh dunia, terutamanya dalam motor pam dan perkakas rumah kecil. Perumahan plastiknya menjadikannya ringan dan menjimatkan kos, tetapi ia juga mengehadkan ketahanannya terhadap kelembapan, minyak, dan suhu ambien yang tinggi berbanding dengan rakan sejawatan logam.

Apa Itu a Kapasitor CBB65 ?

A Kapasitor CBB65 juga merupakan kapasitor larian motor AC filem polipropilena berlogam, tetapi ia mempunyai perumah kanister aluminium (logam) bulat dan bukannya cangkerang plastik. Reka bentuk ini menjadikannya lebih teguh dan sesuai untuk persekitaran yang keras. CBB65 ialah jenis kapasitor standard yang digunakan dalam pemampat penyaman udara, sistem HVAC, dan peralatan penyejukan — aplikasi di mana suhu ambien, kelembapan dan tahap getaran jauh lebih tinggi daripada aplikasi motor isi rumah yang biasa.

Ciri-ciri utama CBB65 termasuk:

• Perumah kanister logam aluminium bulat (filem berisi minyak atau kering)
• Julat kapasitans biasa: 5 µF hingga 60 µF konfigurasi (tunggal) atau dwi-bahagian
• Voltan terkadar: biasanya 370VAC atau 440VAC
• Suhu operasi: sehingga 85°C atau 105°C dalam versi berkadar suhu tinggi
• Terminal spade (sambung cepat) di bahagian atas
• Direka untuk tugas berterusan dalam persekitaran tertutup atau haba tinggi

Perumah aluminium CBB65 juga menyediakan penyembuhan diri dan pelesapan haba yang lebih baik berbanding CBB60 yang tertutup plastik. Ini menjadikannya pilihan pilihan di mana-mana sahaja kapasitor dipasang di dalam unit yang dimeterai - seperti perumahan pemampat - di mana suhu operasi secara rutin melebihi apa yang boleh diterima oleh badan plastik CBB60 dengan selamat.

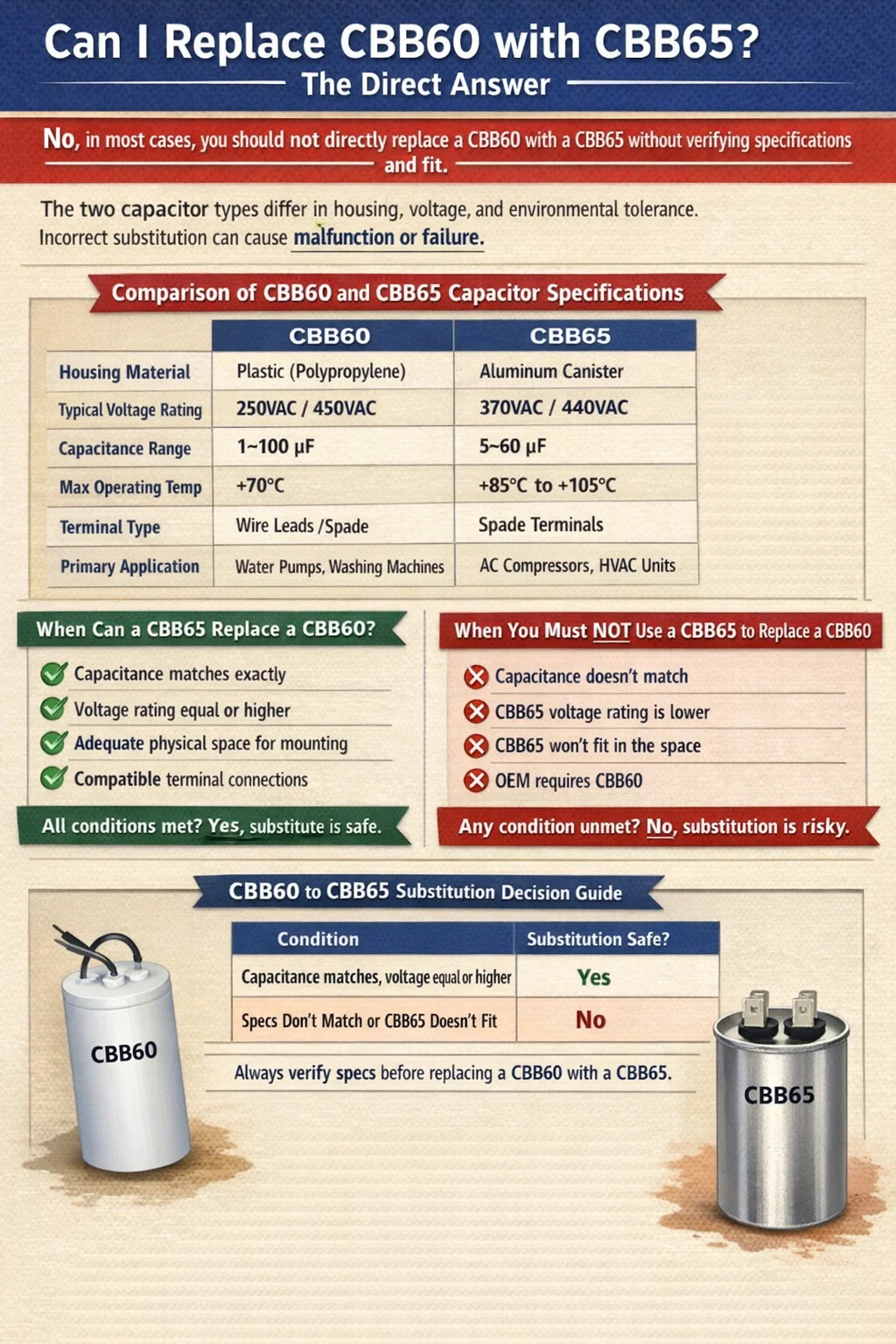

CBB60 lwn CBB65: Perbandingan Spesifikasi Bersebelahan

Memahami perbezaan teknikal antara dua jenis kapasitor ini adalah penting sebelum mencuba sebarang penggantian. Jadual di bawah menggariskan perbezaan spesifikasi utama:

Sebab Utama Mengapa CBB60 dan CBB65 Tidak Boleh Ditukar Secara Bebas

Perumahan dan Dimensi Fizikal yang Berbeza

Perbezaan yang paling ketara serta-merta ialah bentuk fizikal. CBB60 mempunyai badan silinder yang tinggi dan langsing yang diperbuat daripada plastik, manakala CBB65 mempunyai bentuk kanister aluminium yang lebar. Kedua-dua bentuk ini tidak berkongsi kurungan pelekap atau tapak kaki kepungan yang sama. Jika anda menggantikan komponen dalam perumah motor pam yang direka bentuk di sekeliling profil CBB60, kanister CBB65 secara fizikal tidak akan muat dalam ruang yang sama tanpa pengubahsuaian. Memaksa faktor bentuk yang tidak serasi ke dalam petak motor yang ketat mewujudkan tekanan mekanikal dan potensi kerosakan pada komponen sekeliling.

Perbezaan Penilaian Voltan Boleh Menyebabkan Kegagalan

Kapasitor CBB60 biasanya masuk 250VAC dan 450VAC versi, manakala unit CBB65 biasanya dinilai pada 370VAC atau 440VAC . Jika anda menggunakan CBB60 250VAC dalam litar motor 220V dan cuba menggantikan CBB65 370VAC, ketidakpadanan penarafan voltan menuju ke arah lain — menggunakan CBB60 berkadar lebih rendah dalam litar yang memerlukan bahagian berkadar 370VAC — akan mengakibatkan kerosakan dielektrik pramatang, membonjol, dan kadang-kadang dengan akibat kemuatan yang berkadar rendah. Sentiasa padankan atau melebihi kadar voltan asal apabila menggantikan kapasitor.

Toleransi Suhu Merupakan Kebimbangan Dunia Nyata

Kapasitor CBB60 standard dinilai untuk beroperasi pada maksimum 70°C . Ini sangat sesuai untuk motor pam dalam persekitaran yang mempunyai pengudaraan yang baik. Walau bagaimanapun, jika anda cuba menggunakan CBB60 di dalam pemampat penghawa dingin — yang merupakan persekitaran asli CBB65 — suhu ambien berhampiran pemampat secara rutin boleh mencapai atau melebihi 80–90°C. Di bawah keadaan tersebut, perumah plastik CBB60 akan menjadi lembut, filem dalaman mungkin merosot lebih cepat, dan jangka hayat komponen akan menurun secara mendadak. Perumahan aluminium CBB65 dan bahan dielektrik berkadar lebih tinggi direka khusus untuk mengendalikan pendedahan haba berterusan ini.

Keserasian Terminal dan Pendawaian

Kapasitor CBB60 selalunya menggunakan wayar - wayar kosong atau berpenebat keluar dari tapak atau atas - manakala kapasitor CBB65 secara universal menggunakan terminal spade (bendera) di bahagian atas kanister. Jika abah-abah pendawaian sedia ada dalam motor anda mempunyai penyambung wayar-plumbum yang direka untuk CBB60, penyambungan ke terminal spade CBB65 memerlukan penyambung tambahan atau pendawaian semula. Dalam konteks pembaikan profesional, ini boleh diurus, tetapi dalam senario penggantian medan pantas, terminal yang tidak padan mewujudkan sambungan longgar yang boleh melengkung, terlalu panas atau menyebabkan kegagalan sekejap.

Bilakah CBB65 Boleh Menggantikan CBB60?

Walaupun terdapat perbezaan yang digariskan di atas, terdapat keadaan yang sah di mana CBB65 boleh berfungsi sebagai pengganti CBB60 dengan selamat. Semua syarat ini mesti dipenuhi serentak:

• Nilai kapasitans sepadan: Penarafan µF CBB65 mestilah sama dengan CBB60 yang diganti. Motor yang ditentukan untuk kapasitor larian 20 µF tidak boleh berjalan dengan selamat pada unit 25 µF atau 15 µF tanpa merekayasa semula litar motor.
• Kedudukan voltan yang sama atau lebih tinggi: Jika CBB60 asal dinilai pada 450VAC, anda mesti menggunakan CBB65 yang juga dinilai pada 450VAC atau lebih tinggi. Anda tidak boleh menggunakan 370VAC CBB65 untuk menggantikan 450VAC CBB60.
• Ruang fizikal dan penginapan pemasangan: Mesti ada ruang yang mencukupi dalam kepungan motor untuk profil kanister CBB65 yang lebih lebar, lebih pendek, dan kurungan atau perkakasan yang sesuai mesti tersedia untuk melindunginya dengan betul.
• Keserasian terminal atau pendawaian boleh disesuaikan: Penyambung spade atau penyesuai mesti tersedia untuk menyambungkan CBB65 ke petunjuk wayar sedia ada litar motor.
• Penilaian kekerapan yang boleh diterima: Kedua-dua jenis direka untuk sistem 50/60 Hz. Sahkan kekerapan motor sepadan dengan spesifikasi kapasitor.

Jika kelima-lima syarat di atas dipenuhi, CBB65 serasi secara elektrik dengan aplikasi CBB60. Malah, kerana CBB65 mempunyai perumahan yang lebih teguh dan toleransi haba yang lebih tinggi, ia boleh dianggap sebagai naik taraf dari segi ketahanan — terutamanya jika motor beroperasi dalam persekitaran yang hangat atau lembap. Sesetengah juruteknik pembaikan secara rutin menggunakan unit CBB65 untuk menggantikan kapasitor CBB60 dalam pemasangan pam luaran dengan tepat kerana pengedap alam sekitar badan aluminium yang lebih baik.

Apabila Anda Tidak Mesti Menggunakan CBB65 untuk Menggantikan CBB60

Terdapat situasi yang sama jelas di mana penggantian tidak boleh dicuba, tanpa mengira penyelesaian yang tersedia:

• Nilai kapasitans yang diperlukan tidak tersedia dalam CBB65: Unit CBB65 biasanya berjulat daripada 5 µF hingga 60 µF. Jika aplikasi CBB60 anda memerlukan kapasitor 1 µF, 2 µF atau 80 µF, tiada CBB65 yang sepadan wujud di pasaran untuk nilai tersebut.
• Kekangan ruang menjadikan kesesuaian fizikal mustahil: Dalam perumah motor kompak — seperti di dalam dram mesin basuh atau badan pam tenggelam — tiada ruang untuk diameter CBB65 yang lebih lebar.
• Pengilang peralatan asal menentukan CBB60 untuk tujuan waranti atau pensijilan: Menggantikan komponen yang diperakui dengan jenis yang tidak ditentukan boleh membatalkan waranti, gagal dalam pemeriksaan keselamatan atau melanggar keperluan pematuhan produk dalam industri terkawal.
• Penarafan voltan unit CBB65 yang tersedia adalah lebih rendah daripada yang diperlukan: Jangan sekali-kali menurunkan taraf penarafan voltan kapasitor larian. Melakukannya menjamin kegagalan pramatang dan kemungkinan bahaya.

Panduan Praktikal: Cara Semak Keserasian Sebelum Menggantikan

Sebelum menggantikan mana-mana kapasitor CBB60 dengan CBB65, lakukan langkah pengesahan berikut:

1. Baca label pada kapasitor CBB60 asal. Perhatikan kapasitansi (dalam µF), penarafan voltan (VAC), kekerapan (Hz), dan sebarang tanda kelas suhu.
2. Kenal pasti unit CBB65 yang anda bercadang untuk digunakan. Sahkan ia sepadan dengan kapasiti dengan tepat dan memenuhi atau melebihi penarafan voltan.
3. Ukur ruang fizikal yang ada dalam perumah motor menggunakan angkup. Bandingkan diameter dan ketinggian CBB65 dengan rongga yang ada.
4. Semak jenis terminal dan pendawaian. Tentukan sama ada anda memerlukan penyesuai spade-to-wire, dan sama ada penyesuai tersebut dinilai untuk arus dan voltan litar.
5. Periksa persekitaran operasi motor. Jika motor beroperasi melebihi ambien 70°C, penarafan terma CBB65 yang lebih tinggi sebenarnya adalah satu faedah. Jika ia beroperasi di bawah 70°C dalam ruang dalaman yang bersih dan kering, penggantian seperti-untuk-seperti CBB60 adalah diutamakan.
6. Uji litar selepas penggantian. Selepas pemasangan, gunakan meter pengapit untuk mengesahkan motor mengeluarkan arus operasi yang dijangkakan. Cabutan luar biasa boleh menunjukkan ketidakpadanan kapasitansi yang menjejaskan prestasi motor.

Memahami Kegagalan Kapasitor CBB60 dan Mengapa Penggantian Yang Betul Penting

Kapasitor CBB60 gagal kerana beberapa sebab yang didokumenkan dengan baik, dan memahami mod kegagalan ini membantu menjelaskan mengapa memilih penggantian yang betul adalah sangat penting:

Penuaan Terma

Setiap peningkatan 10°C dalam suhu operasi secara kasar mengurangkan separuh hayat perkhidmatan kapasitor filem — hubungan yang mantap dikenali sebagai persamaan Arrhenius yang digunakan untuk penuaan kapasitor. CBB60 berkadar 70°C yang beroperasi secara berterusan pada 80°C kerana diletakkan di dalam petak motor yang hangat akan berumur secara kasar. dua kali ganda kadar yang dijangkakan . Inilah sebabnya mengapa menggunakan CBB65 (dinilaikan kepada 85°C atau 105°C) dalam persekitaran suhu tinggi memberikan hayat perkhidmatan yang lebih lama, walaupun kedua-dua unit mempunyai kadaran kapasitans dan voltan yang sama.

Tekanan lebihan voltan

Lonjakan voltan — daripada menukar transien, turun naik utiliti, atau motor belakang-EMF — tegaskan filem dielektrik di dalam kedua-dua kapasitor CBB60 dan CBB65. Sebuah kapasitor yang beroperasi pada 90–95% daripada voltan terkadarnya mempunyai hayat yang jauh lebih pendek daripada yang beroperasi pada 70–80% daripada penarafan. Apabila memilih pengganti, pilih unit dengan a kadaran voltan 20–30% melebihi voltan litar sebenar adalah amalan kejuruteraan yang baik. Contohnya, dalam litar 220V, 450VAC CBB60 atau 440VAC CBB65 kedua-duanya memberikan margin keselamatan yang sihat.

Kemasukan Kelembapan

Perumah plastik CBB60 lebih telap kepada lembapan dari semasa ke semasa berbanding kanister aluminium CBB65 yang dimeterai. Dalam pemasangan pam luaran, peralatan kolam atau sebarang aplikasi di mana motor terdedah kepada kelembapan atau percikan air, perumah logam CBB65 memberikan perlindungan yang lebih baik dengan ketara terhadap kegagalan yang disebabkan oleh kelembapan. Ini adalah salah satu sebab yang sah mengapa sesetengah pakar pembaikan pam memilih untuk menaik taraf daripada CBB60 kepada CBB65 apabila membina semula motor untuk kegunaan luar, walaupun spesifikasi asal memerlukan CBB60.

Aplikasi Biasa Di Mana Soalan Ini Muncul

Soalan penggantian CBB60-ke-CBB65 paling kerap timbul dalam senario pembaikan dan penyelenggaraan berikut:

Pembaikan Pam Air

Kapasitor CBB60 adalah standard dalam motor pam air fasa tunggal. Kapasitor pam biasanya terdiri daripada 8 µF hingga 30 µF pada 450VAC . Apabila CBB60 asal gagal, juruteknik kadangkala mempunyai unit CBB65 dalam stok dan tertanya-tanya sama ada mereka boleh menggunakannya. Untuk pam luar, CBB65 dengan spesifikasi yang sepadan adalah pengganti yang boleh diterima dan selalunya lebih disukai kerana pengedap alam sekitar yang lebih baik. Untuk pam tenggelam dengan kepungan yang sangat ketat, kesesuaian fizikal boleh menghalang pertukaran.

Kapasitor Motor Mesin Basuh

Mesin basuh biasanya menggunakan kapasitor CBB60 dalam motor pemacu dram mereka, selalunya dalam Julat 6 µF hingga 12 µF pada 450VAC . Perumahan motor dalam mesin basuh adalah padat dan tidak direka bentuk untuk faktor bentuk CBB65. Kesesuaian fizikal biasanya menjadi halangan utama di sini, menjadikan penggantian CBB60 yang serupa sebagai pilihan yang lebih praktikal.

Sistem Penyaman Udara dan HVAC

Ini adalah benar-benar wilayah asal CBB65. Pemampat penyaman udara dan motor kipas menggunakan kapasitor CBB65 hampir secara eksklusif. Jika seseorang bertanya sama ada mereka boleh menggunakan CBB60 untuk menggantikan CBB65 yang gagal dalam unit AC — sebaliknya daripada soalan utama — jawapannya ialah tegas tidak dalam kebanyakan keadaan, kerana CBB60 tidak akan bertahan dalam keadaan terma dan persekitaran di dalam unit pemampat untuk sebarang hayat perkhidmatan yang bermakna.

Alat Kuasa dan Jentera Kecil

Beberapa alatan kuasa yang lebih besar dengan motor aruhan satu fasa — seperti gergaji meja, pengisar bangku dan pengumpul habuk — menggunakan kapasitor CBB60. Motor ini biasanya dikendalikan dalam persekitaran bengkel pada suhu sederhana. Spesifikasi CBB60 asal umumnya sesuai di sini, dan penggantian dengan CBB65 boleh dilakukan jika dimensi membenarkan tetapi tidak menawarkan kelebihan yang bermakna berbanding penggantian CBB60 yang dinilai betul.

Apa Berlaku Jika Anda Menggunakan Kapasitor Yang Salah?

Menggunakan kapasitor yang tidak serasi — sama ada kapasitansi yang salah, penarafan voltan yang salah atau jenis yang salah — dalam litar motor tidak selalu mengakibatkan kegagalan serta-merta. Kadangkala motor dihidupkan dan kelihatan berjalan seperti biasa, hanya mengalami masalah beberapa minggu atau bulan kemudian. Memahami perkara yang salah membantu memahami sebab spesifikasi yang betul penting:

• Kapasiti salah (terlalu tinggi): Motor mungkin terlalu panas disebabkan oleh arus permulaan atau arus yang berlebihan. Penebat belitan merosot lebih cepat, memendekkan jangka hayat motor. Arus larian yang diukur biasanya lebih tinggi daripada spesifikasi papan nama.
• Kemuatan salah (terlalu rendah): Motor mungkin gagal menghasilkan tork penuh, berjalan pada kecekapan yang dikurangkan, bergelut untuk memulakan di bawah beban, atau menghasilkan getaran dan bunyi yang berlebihan.
• Kapasitor terkadar voltan rendah: Filem dielektrik secara beransur-ansur rosak di bawah tekanan berlebihan yang berterusan. Kapasitor mungkin membonjol, bocor atau pecah — dalam sesetengah kes menyebabkan kebakaran kecil atau mengeluarkan asap pedas dari perumahan plastik.
• Penilaian suhu yang salah: Kapasitor menua lebih cepat dan kehilangan kapasitans dari semasa ke semasa. Apabila kapasitansi berkesannya melayang ke bawah daripada nilai terkadarnya, prestasi motor merosot secara beransur-ansur sehingga kapasitor gagal sepenuhnya.

Kapasitor yang gagal atau salah spesifikasi juga boleh merosakkan belitan motor itu sendiri , menukar apa yang akan menjadi penggantian kapasitor $5–$20 yang mudah menjadi putar balik motor $100–$500 atau penggantian motor penuh. Inilah sebabnya mengapa menghabiskan beberapa minit tambahan untuk mengesahkan keserasian spesifikasi sebelum pemasangan sentiasa bernilai masa.

Ringkasan: Panduan Keputusan Penggantian CBB60 lwn CBB65

Gunakan panduan keputusan berikut untuk menentukan sama ada menggantikan CBB60 dengan CBB65 sesuai dalam situasi anda:
