Untuk Apa Kapasitor CBB60 Digunakan?

A Kapasitor CBB60 ialah kapasitor larian motor AC jenis filem digunakan terutamanya untuk memulakan dan menjalankan motor aruhan satu fasa dalam pam air, pam tenggelam, mesin basuh, pemampat udara, dan peralatan yang dipacu motor yang serupa. Ia menyediakan anjakan fasa yang diperlukan untuk menjana medan magnet berputar di dalam motor, membolehkannya dimulakan di bawah beban dan mengekalkan operasi yang lancar dan cekap semasa penggunaan berterusan. Tidak seperti kapasitor permulaan elektrolitik, CBB60 dinilai untuk sambungan kekal dalam litar dan kekal bertenaga sepanjang kitaran operasi motor.

Penamaan "CBB" mengenal pasti ia sebagai kapasitor filem polipropilena berlogam — klasifikasi standard Cina. "60" merujuk kepada subkategori khusus yang meliputi kapasitor kendalian motor yang direka untuk aplikasi AC. Komponen ini dihasilkan secara meluas mengikut piawaian IEC 60252 dan GB/T 3667, dan kebolehpercayaannya secara langsung menentukan sama ada pam atau motor dimulakan pada percubaan pertama atau gagal sebelum waktunya.

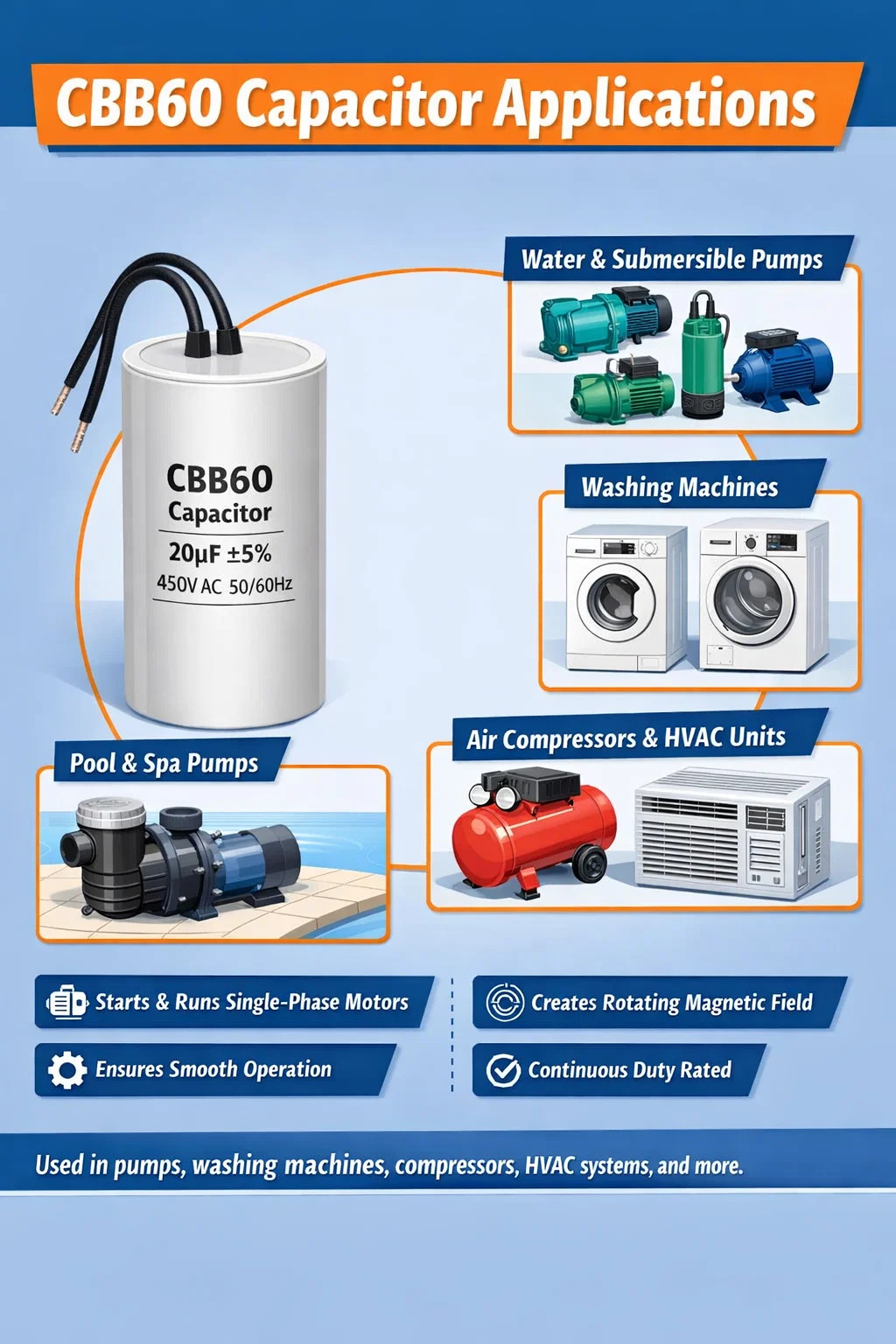

Aplikasi Teras Kapasitor CBB60

Kapasitor CBB60 muncul dalam rangkaian peralatan yang sangat luas. Walaupun aplikasi pam menguasai pasaran, keupayaan komponen untuk mengendalikan voltan AC berterusan pada frekuensi terkadar menjadikannya sesuai di mana-mana sahaja motor fasa tunggal memerlukan bantuan mencipta fasa kedua.

Pam Air dan Pam Rendam

Ini adalah kes penggunaan yang dominan di seluruh dunia. Pam air kediaman terdiri daripada 0.37 kW hingga 2.2 kW hampir secara universal bergantung pada kapasitor larian CBB60. Pam taman, pancutan perigi cetek, bahan selam perigi dalam dan pam penggalak tekanan semuanya memerlukan kapasitor untuk membahagikan bekalan satu fasa kepada dua fasa berkesan. Nilai kapasitansi untuk aplikasi pam biasanya jatuh di antara 6 µF dan 100 µF , dengan voltan kerja 250 VAC atau 450 VAC bergantung pada voltan bekalan dan reka bentuk motor.

CBB60 yang gagal dalam litar pam menyebabkan motor berdengung semasa dimulakan tetapi gagal berputar — ia menarik arus pemutar terkunci (selalunya 6–8 kali arus larian berkadar) tanpa berputar, yang boleh menjadi terlalu panas dan membakar belitan dalam beberapa saat jika perlindungan haba gagal menepati masa.

Mesin Basuh

Mesin basuh jenis dram dan muatan atas menggunakan kapasitor CBB60 pada motor basuh utama dan selalunya pada motor pam longkang juga. Nilai kapasitansi di sini biasanya 8 µF hingga 20 µF pada 450 VAC . Mesin basuh yang dimulakan tetapi gagal untuk bergoyang atau berputar dengan betul — walaupun motor mengeluarkan bunyi berdengung — ialah simptom klasik kapasitor CBB60 yang terdegradasi yang kapasitinya telah menurun di bawah ambang minimum motor.

Pemampat Udara dan Peralatan HVAC

Pemampat udara fasa tunggal yang digunakan dalam bengkel dan ruang servis automotif selalunya memerlukan unit CBB60 berkapasiti tinggi — nilai 50 µF hingga 100 µF adalah biasa pada motor pemampat 1.5 kW hingga 3 kW. Sesetengah motor kipas HVAC dan pemampat kecil dalam unit penghawa dingin tingkap juga menggunakan kapasitor larian gaya CBB60, walaupun di pasaran Amerika Utara format tin aluminium bujur lebih lazim manakala bentuk CBB60 silinder menguasai Asia dan sebahagian besar Eropah.

Peralatan Rumah Tangga Didorong Motor Lain

Pam edaran kolam dan spa, pam sistem pengairan, motor pemprosesan bijirin, mesin pelarik kecil, dan juga beberapa pemampat penyejukan dalam penyejuk komersial menggunakan kapasitor CBB60. Mana-mana aplikasi yang menjalankan motor aruhan satu fasa pemisah kekal (PSC) atau kapasitor-mula kapasitor-lari (CSCR) berpotensi menggunakan CBB60 dalam kedudukan larian.

Cara Kapasitor CBB60 Berfungsi dalam Litar Motor

Kuasa AC fasa tunggal dengan sendirinya tidak boleh mencipta medan magnet berputar dalam pemegun motor — ia hanya menghasilkan medan berdenyut yang menjadikan pemutar bergetar tetapi tidak berputar. Untuk menyelesaikannya, pereka motor menggunakan kapasitor larian yang disambungkan secara bersiri dengan penggulungan kedua (bantu). Kapasitor mengalihkan fasa semasa dalam belitan itu kira-kira 90 darjah elektrik berbanding arus dalam belitan utama. Bekalan dua fasa tiruan ini mencipta medan magnet berputar yang menghasilkan tork dan membolehkan motor dimulakan sendiri dan berjalan secara berterusan.

CBB60 kekal dalam litar secara kekal — tidak seperti kapasitor permulaan elektrolitik, yang dialih keluar melalui suis atau geganti emparan sebaik sahaja motor mencapai kira-kira 75–80% daripada kelajuan segerak. Ini bermakna CBB60 mesti mengendalikan tegasan voltan AC berterusan tanpa hanyutan kapasitans yang ketara. Pembinaan filem polipropilena berlogam memberikan keupayaan ini: polipropilena mempunyai faktor pelesapan yang sangat rendah (tan δ ≤ 0.001 pada 1 kHz) , bermakna hampir tiada tenaga terbuang sebagai haba di dalam kapasitor semasa operasi.

Sifat penyembuhan diri yang penting membezakan kapasitor filem berlogam daripada jenis kerajang. Jika kecacatan mikroskopik dalam filem dielektrik menyebabkan kerosakan setempat, elektrod logam mengewap di sekitar tempat kerosakan, mengasingkannya daripada mencipta litar pintas. Mekanisme ini membolehkan kapasitor CBB60 bertahan dengan lonjakan voltan sekali-sekala yang akan memusnahkan reka bentuk yang tidak sembuh sendiri.

Spesifikasi dan Penarafan Utama Diterangkan

Membaca label kapasitor CBB60 dengan betul adalah penting untuk memilih penggantian yang betul. Jadual berikut menerangkan parameter biasa dan julat tipikalnya.

Penilaian Voltan: 250 VAC lwn 450 VAC

Penarafan voltan AC ialah parameter yang paling sering disalahfahamkan. CBB60 berkadar 250 VAC sesuai untuk motor yang dibekalkan daripada sesalur utama 220–240 VAC, tetapi penarafan mesti mengambil kira hakikat bahawa voltan kapasitor dalam motor PSC yang sedang berjalan boleh lebih tinggi daripada voltan bekalan. Dalam sesetengah reka bentuk motor gelincir tinggi, voltan terminal kapasitor mencapai 1.1 hingga 1.5 kali voltan bekalan . Inilah sebabnya mengapa kapasitor pam dalam pasaran 230 VAC kerap dinyatakan pada 450 VAC — memberikan margin keselamatan yang besar dan memanjangkan hayat perkhidmatan secara mendadak. Menggunakan kapasitor 250 VAC di mana 450 VAC dinyatakan memendekkan jangka hayat secara drastik melalui penuaan dielektrik yang dipercepatkan.

Nilai Kapasitan dan Padanan Motor

Sentiasa gantikan dengan nilai kemuatan yang sama seperti yang dinyatakan pada papan nama motor atau dalam manual servis. Nilai rendah mengurangkan tork permulaan dan boleh menghalang motor daripada dihidupkan di bawah beban. Nilai terlebih menganjakkan fasa semasa terlalu jauh, tidak mengimbangi arus belitan, meningkatkan haba, dan berpotensi menyebabkan belitan tambahan menjadi terlalu panas. Penyimpangan di luar ±10% daripada nilai undian biasanya dianggap di luar had yang boleh diterima untuk penggantian kapasitor larian.

Pembinaan Fizikal Kapasitor CBB60

CBB60 mempunyai bentuk silinder yang tersendiri dengan bekas plastik putih atau kelabu, biasanya diperbuat daripada perumahan polipropilena kalis api. Penggulungan dalaman terdiri daripada dua lapisan filem polipropilena berlogam yang dililit rapat. Penutup hujung logam disembur (proses Schoopage) ke hujung elemen luka untuk bersentuhan dengan lapisan filem berlogam, dan plumbum atau terminal wayar dilekatkan pada penutup hujung ini.

Elemen luka dikapsulkan dalam resin epoksi sebelum dimasukkan ke dalam bekas plastik. Isi resin ini mempunyai pelbagai tujuan: ia menghalang kemasukan lembapan, melembapkan getaran, menambah baik pemindahan haba daripada elemen ke bekas, dan memegang lilitan secara mekanikal stabil semasa getaran motor.

Konfigurasi terminal berbeza mengikut pasaran dan aplikasi:

• Dua wayar wayar (paling biasa untuk aplikasi pam, pateri terus atau sambungan spade)
• Empat wayar wayar (dua setiap terminal, untuk pendawaian rantai daisy yang lebih mudah dalam panel berbilang motor)
• Terminal skru pada penutup atas (digunakan dalam beberapa jenama pam Itali dan OEM pemampat)
• Tab Faston / spade (tab 6.3 mm, biasa dalam aplikasi mesin basuh)

Dimensi fizikal tidak diseragamkan merentas pengeluar. A 20 µF / 450 VAC CBB60 mungkin mempunyai diameter badan 35 mm dan ketinggian 60 mm dari satu pengeluar dan 40 mm × 70 mm dari yang lain. Apabila memesan penggantian, sentiasa sahkan bahawa dimensi fizikal sesuai dengan pendakap motor sedia ada atau klip pelekap.

CBB60 lwn Jenis Kapasitor Motor Lain

Memahami kedudukan CBB60 berbanding dengan jenis kapasitor motor biasa yang lain membantu dalam memilih komponen yang betul dan mendiagnosis masalah motor dengan tepat.

CBB61 kelihatan serupa secara fizikal dengan CBB60 — kedua-duanya menggunakan perumah plastik silinder — tetapi CBB61 direka bentuk untuk motor unit dalaman kipas dan penghawa dingin yang mempunyai keperluan tork permulaan yang lebih rendah. Menggantikan CBB61 kepada aplikasi pam tugas berat boleh menyebabkan kegagalan pramatang kerana kotak dan terminal CBB61 tidak dinilai untuk nilai kapasitans yang lebih tinggi dan beban arus berterusan yang biasa dalam perkhidmatan pam. The Sarung silinder CBB60 secara strukturnya lebih teguh dan biasanya bertaraf IP44 atau IP54, menjadikannya sesuai untuk bilik pam lembap dan penutup luar.

Cara Mengetahui Jika Kapasitor CBB60 Telah Gagal

Kegagalan kapasitor adalah salah satu punca kerosakan motor yang paling biasa, dan kapasitor CBB60 merosot dengan cara yang boleh diramal. Mengenali mod kegagalan mempercepatkan diagnosis dan menghalang penggantian motor yang tidak perlu.

Diagnosis Berdasarkan Gejala

• Motor berdengung tetapi tidak dapat dihidupkan: Penggulungan utama memberi tenaga tetapi tanpa arus peralihan fasa yang mencukupi dalam belitan tambahan, pemutar tidak dapat menghasilkan tork yang mencukupi untuk mengatasi geseran statik. Ini adalah gejala paling biasa kegagalan kapasitor lengkap (litar terbuka).
• Motor dihidupkan dengan perlahan atau hanya dihidupkan jika diberi putaran manual: Kapasitansi telah menurun dengan ketara (biasanya lebih daripada 20% di bawah nilai undian) tetapi tidak gagal sepenuhnya. Motor boleh berjalan sebaik sahaja dihidupkan tetapi tidak boleh dimulakan sendiri dengan pasti.
• Motor berjalan tetapi terlalu panas: Kapasitor terputus separa menghantar anjakan fasa yang salah, meningkatkan arus dalam belitan tambahan dan menyebabkan pemanasan tidak normal. Motor mungkin tersandung pelindung habanya berulang kali.
• Mengurangkan aliran pam tanpa sebab yang jelas: Kapasitor yang semakin merosot mengurangkan kecekapan motor. Pam masih menggerakkan air tetapi pada tekanan atau kadar aliran yang lebih rendah, manakala penggunaan tenaga kekal sama atau meningkat.
• Sarung membonjol atau retak: Tekanan gas dalaman daripada kerosakan dielektrik menyebabkan bekas plastik berubah bentuk. Ini adalah penunjuk luaran yang boleh dilihat kegagalan bencana.

Menguji Dengan Meter Kapasitans

Nyahcas kapasitor terlebih dahulu dengan memendekkan terminalnya melalui perintang 10 kΩ selama sekurang-kurangnya 5 saat — jangan sekali-kali memendekkannya secara langsung, kerana lonjakan arus yang singkat boleh merosakkan pengetaman dalaman. Kemudian ukur kemuatan dengan multimeter digital yang ditetapkan kepada mod kemuatan atau meter LCR khusus. Bacaan dalam ±5% daripada nilai berlabel menunjukkan kapasitor sihat. Bacaan di bawah 80% daripada kapasitans terkadar atau bacaan litar terbuka (ditunjukkan sebagai OL atau beban lampau pada kebanyakan meter) mengesahkan kapasitor memerlukan penggantian.

Ujian rintangan penebat dengan megohmmeter pada 500 VDC digunakan dalam persekitaran perkhidmatan profesional untuk mengesan degradasi dielektrik peringkat awal sebelum hanyut kapasitans menjadi teruk. CBB60 yang sihat harus menunjukkan rintangan penebat jauh di atas 1000 MΩ ; bacaan di bawah 100 MΩ menunjukkan dielektrik telah menyerap lembapan atau mula gagal.

Punca Kegagalan Kapasitor CBB60 dan Cara Mencegahnya

Kebanyakan kegagalan CBB60 adalah tidak rawak — ia berpunca daripada keadaan operasi atau pemasangan tertentu yang boleh dikenal pasti dan diperbetulkan untuk memanjangkan hayat perkhidmatan. Kapasitor yang ditentukan dengan baik dan dipasang dengan betul boleh bertahan 10 hingga 20 tahun dalam perkhidmatan pam berterusan. Unit berkualiti rendah atau yang terdedah kepada keadaan buruk mungkin gagal dalam masa 2-3 tahun.

Voltan lampau dan Lonjakan Voltan

Penyebab utama kegagalan pramatang. Variasi voltan grid, lonjakan pensuisan, dan kenaikan voltan kapasitif dalam belitan tambahan motor semuanya menekankan dielektrik. Setiap volt di atas voltan kerja terkadar mempercepatkan penuaan secara eksponen - peraturan biasa dalam kejuruteraan kapasitor filem ialah setiap peningkatan 10°C dalam suhu atau setiap 10% lebihan voltan secara kasarnya mengurangkan separuh hayat perkhidmatan . Menentukan kapasitor 450 VAC untuk aplikasi pam 230 VAC dan bukannya 250 VAC memberikan perlindungan yang bermakna terhadap kejadian lonjakan.

Suhu Operasi Berlebihan

Suhu dalaman kapasitor menggabungkan suhu ambien dengan pemanasan sendiri daripada kehilangan dielektriknya sendiri dan haba yang dikendalikan daripada motor. Kapasitor yang dipasang terus pada rangka motor dalam kepungan pengudaraan yang buruk boleh mengalami suhu simpang 20–30°C di atas ambien . Menjauhkan kapasitor daripada sumber haba, menggunakan pendakap pelekap berasingan dengan aliran udara, atau memilih kelas suhu yang lebih tinggi (berkadar 85°C atau 105°C) semuanya mengurangkan risiko ini.

Kelembapan dan Kemasukan Air

Bilik pam dan pemasangan luar mendedahkan kapasitor kepada kelembapan yang tinggi. Filem polipropilena mempunyai penyerapan lembapan yang rendah secara semula jadi, tetapi pengedapan yang lemah pada bekas atau kawasan kelenjar terminal membolehkan lembapan menjejaki petunjuk dan masuk ke dalam badan dari semasa ke semasa. Sentiasa sahkan penarafan IP perumahan kapasitor sepadan dengan persekitaran pemasangan. IP44 adalah minimum untuk lokasi basah atau lembap; IP54 atau IP55 adalah lebih baik untuk kegunaan luaran terus atau pemasangan mudah percikan.

Kekerapan Permulaan Motor

Setiap permulaan motor menghasilkan lonjakan arus masuk ringkas melalui kapasitor. Aplikasi dengan kawalan suis tekanan yang menghidupkan dan mematikan pam dengan kerap — berkemungkinan berpuluh-puluh kali sejam — menekankan kapasitor lebih daripada yang mana motor berjalan secara berterusan. Jika kekerapan permulaan melebihi kitaran tugas terkadar pengeluar motor, pertimbangkan kapasitor dengan kadaran arus lonjakan yang lebih tinggi atau kurangkan kekerapan mula melalui saiz tangki tekanan.

Memilih Kapasitor CBB60 Gantian Yang Tepat

Proses penggantian adalah mudah jika maklumat yang betul dikumpul terlebih dahulu. Ikuti urutan ini untuk mengelakkan ralat pesanan.

1. Baca label kapasitor yang gagal: Rekod kapasiti (µF), penarafan voltan (VAC), dan frekuensi (Hz). Jika label tidak boleh dibaca, periksa papan nama motor atau manual servis untuk nilai kapasitor larian yang ditentukan.
2. Padankan atau melebihi penarafan voltan: Jangan sekali-kali menggantikan penarafan voltan yang lebih rendah. Menaik taraf kepada penarafan voltan yang lebih tinggi (cth., 450 VAC menggantikan 250 VAC dalam kapasitans yang sama) adalah selamat dan berfaedah.
3. Padankan kapasiti dengan tepat dalam ±5%: Motor yang ditentukan untuk kapasitor larian 20 µF harus menerima penggantian antara 19 µF dan 21 µF. Elakkan penyelewengan melebihi 10%.
4. Sahkan dimensi fizikal: Periksa sama ada penggantian itu sesuai dengan pendakap pelekap. Ukur diameter badan dan jarak antara terminal jika membuat pesanan dalam talian.
5. Semak jenis terminal: Plumbum wayar, tab Faston atau terminal skru mesti sepadan dengan konfigurasi pendawaian motor sedia ada.
6. Pilih kualiti berbanding harga terendah: Kapasitor daripada pengilang yang menerbitkan laporan ujian pihak ketiga dan mematuhi piawaian IEC 60252-1 atau GB/T 3667 memberikan hayat perkhidmatan yang lebih konsisten daripada unit tidak berjenama tanpa dokumentasi kualiti yang boleh dikesan.

Apabila nilai asal tidak diketahui dan plat nama motor telah hilang, anggaran kasar boleh dibuat daripada penarafan kuasa motor. Sebagai peraturan am, motor aruhan satu fasa memerlukan lebih kurang 7–8 µF setiap kilowatt keluaran terkadar untuk kapasitor larian, walaupun ini berbeza dengan ketara mengikut reka bentuk motor dan kiraan tiang. Angka ini hanyalah anggaran permulaan — nilai yang betul hendaklah sentiasa disahkan dengan data pengilang.

Langkah Berjaga-jaga Keselamatan Semasa Mengendalikan Kapasitor CBB60

Kapasitor filem yang digunakan dalam aplikasi motor menyimpan tenaga yang ketara. Kapasitor 50 µF yang dicas ke puncak 450 VAC (kira-kira 636 V puncak) menyimpan lebih 10 joule tenaga — cukup untuk menyebabkan luka bakar teruk atau serangan jantung jika dilepaskan melalui badan manusia. Amalan keselamatan standard termasuk:

• Putuskan sambungan dan kunci keluar kuasa kepada motor sebelum menyentuh kapasitor.
• Tunggu sekurang-kurangnya 60 saat selepas pemotongan kuasa sebelum menghampiri terminal — litar tambahan motor boleh mengekalkan cas selepas bekalan dipotong.
• Nyahcas melalui perintang (10 kΩ, 5 W atau lebih tinggi berkadar) yang dipegang oleh probe bertebat, tidak sekali-kali dengan litar pintas terus.
• Jangan cuba membaiki atau membuka kapasitor yang gagal — kandungan (filem polipropilena dan epoksi) tidak menimbulkan bahaya kimia, tetapi selongsong mungkin berada di bawah tekanan dalaman jika kegagalan adalah bencana.
• Buang kapasitor yang gagal mengikut peraturan WEEE (Waste Electrical and Electronic Equipment) tempatan — jangan tapak pelupusan dalam bidang kuasa di mana pengasingan sisa elektronik diperlukan.

Soalan Lazim Mengenai Kapasitor CBB60

Bolehkah saya menggunakan kapasitans CBB60 yang lebih tinggi daripada yang ditetapkan untuk mendapatkan lebih banyak tork permulaan?

Tidak. Kapasitor larian yang terlalu besar menyebabkan arus berlebihan dalam belitan tambahan semasa larian biasa, menyebabkan kepanasan melampau dan hayat motor dipendekkan. Jika lebih banyak tork permulaan diperlukan, penyelesaiannya ialah menambah kapasitor mula khusus (jenis elektrolitik) selari dengan kapasitor larian, dihidupkan oleh geganti atau suis emparan. Jangan terlalu besarkan kapasitor larian sebagai penyelesaian.

Adakah kapasitor CBB60 terpolarisasi?

Tidak. CBB60 ialah kapasitor AC tidak terkutub. Terminalnya boleh ditukar ganti — tiada petunjuk positif atau negatif. Ini adalah perbezaan asas daripada kapasitor elektrolitik, yang merupakan komponen DC terpolarisasi dan akan dimusnahkan serta-merta jika disambungkan kepada AC.

Bolehkah saya menggunakan CBB60 untuk menggantikan CBB65?

Tidak boleh dipercayai. CBB65 direka khusus untuk aplikasi pemampat penyaman udara dan penyejukan dengan perumah tin aluminium bulat yang dinilai untuk suhu ambien yang lebih tinggi dan keperluan pemasangan mekanikal yang berbeza. Walaupun kedua-duanya menggunakan filem polipropilena berlogam, pembungkusan, prestasi haba dan rintangan getaran berbeza. Menggunakan CBB60 sebagai pengganti CBB65 dalam pemampat HVAC biasanya tidak disyorkan oleh pengeluar motor.

Berapa lama kapasitor CBB60 boleh bertahan?

Kapasitor CBB60 berkualiti dalam aplikasi yang dinyatakan dengan betul biasanya bertahan 10,000 hingga 15,000 jam masa operasi , yang diterjemahkan kepada 10–20 tahun dalam penggunaan pam kediaman pada beberapa jam sehari. Unit yang lebih murah dengan dielektrik filem yang lebih nipis atau pemetalan berkualiti rendah mungkin gagal dalam 3-5 tahun. Pengukuran kapasitans tahunan semasa penyelenggaraan rutin membantu mengenal pasti kemerosotan sebelum ia menyebabkan kegagalan tanpa permulaan.

Apakah yang dimaksudkan dengan tanda "µF" pada kapasitor CBB60?

µF bermaksud mikrofarad, unit kemuatan elektrik. Satu mikrofarad bersamaan dengan sepersejuta farad. Nilai kemuatan yang dicetak pada kapasitor (contohnya, 20 µF) mesti sepadan dengan spesifikasi motor. Nombor secara langsung menentukan berapa banyak anjakan fasa yang dihasilkan oleh kapasitor dalam belitan tambahan dan tidak boleh ditukar ganti dengan nilai yang berbeza secara ketara tanpa menjejaskan prestasi motor.

Bolehkah satu kapasitor CBB60 digunakan untuk memulakan dan menjalankan motor?

Ya — beginilah cara motor split-capacitor (PSC) berfungsi. Kapasitor larian CBB60 tunggal menyediakan kedua-dua anjakan fasa permulaan dan pembetulan fasa larian. Reka bentuk ini mudah dan boleh dipercayai, memperdagangkan tork permulaan yang lebih rendah sedikit (berbanding dengan reka bentuk permulaan/lari dua kapasitor) untuk penyingkiran suis permulaan atau geganti. Motor PSC dengan satu kapasitor larian CBB60 adalah standard dalam aplikasi pam, kipas dan mesin basuh di seluruh dunia.
