Bagaimanakah anda menyambungkan kapasitor CBB60?

Jawapan Langsung: Bagaimana a Kapasitor CBB60 Bersambung

Kapasitor CBB60 bersambung selari merentasi belitan tambahan (lari) motor — tidak bersiri dengan talian kuasa utama. Dua terminalnya tidak terpolarisasi, jadi tidak ada sisi positif atau negatif yang perlu dibimbangkan. Satu terminal pergi ke petunjuk belitan tambahan motor, dan satu lagi bersambung ke terminal voltan talian (titik yang sama yang menyuap belitan utama). Ini mewujudkan peralihan fasa yang diperlukan oleh motor untuk menjana tork dan berjalan dengan cekap.

Untuk senario yang paling biasa — motor pam satu fasa dengan kotak kapasitor luaran — wayar hidup masuk dan penuntun tambahan motor kedua-dua mendarat di CBB60, manakala neutral bersambung terus ke terminal biasa motor. Motor berjalan kerana arus melalui kapasitor membawa voltan bekalan kira-kira 90 darjah, menghasilkan medan magnet berputar yang bekalan satu fasa sahaja tidak dapat mencipta.

Sebelum menyentuh sebarang pendawaian, matikan pemutus litar, sahkan voltan sifar pada terminal motor dengan multimeter, dan nyahcas kapasitor melalui perintang 20,000-ohm. CBB60 yang dicas berkadar pada 450 VAC boleh menahan voltan maut selama berjam-jam selepas kuasa dicabut.

Mengapa Kapasitor CBB60 Wujud dalam Litar

Motor AC fasa tunggal tidak boleh dimulakan sendiri. Bekalan fasa tunggal menghasilkan medan magnet berdenyut yang membalikkan arah 100 atau 120 kali sesaat (bergantung pada frekuensi grid 50 Hz atau 60 Hz) tetapi tidak mempunyai putaran yang wujud. Untuk membuat putaran pemutar, motor memerlukan dua medan magnet yang disesarkan dalam kedua-dua ruang dan masa — mensimulasikan kuasa dua fasa dengan berkesan.

Kapasitor larian CBB60 menyediakan anjakan masa. Oleh kerana arus melalui kapasitor membawa voltan merentasinya kira-kira 90 darjah, arus dalam belitan tambahan berada di luar fasa dengan arus dalam belitan utama. Kedua-dua arus mengimbangi ini mencipta dua medan magnet yang dipisahkan secara spatial yang bersama-sama menghasilkan kesan berputar, menarik pemutar ke dalam gerakan dan mengekalkannya sepanjang operasi.

Tidak seperti kapasitor permulaan — yang dialih keluar dari litar oleh suis emparan sebaik sahaja motor mencapai kira-kira 75% kelajuan undian — CBB60 kekal bersambung secara berterusan semasa berjalan. Inilah sebabnya mengapa ia menggunakan pembinaan filem polipropilena berlogam dan bukannya kimia elektrolitik: ia mesti bertolak ansur dengan voltan AC berterusan tanpa merendahkan. Penarafan CBB60 biasa untuk rentang motor pam 6 µF hingga 100 µF , dengan penarafan voltan 250 VAC atau 450 VAC.

Alat dan Bahan untuk Dikumpul Sebelum Bermula

Mempunyai peralatan yang betul sebelum memulakan kerja menghalang penambahbaikan di tengah-tengah kerja yang membawa kepada jalan pintas yang tidak selamat.

• Multimeter digital dengan voltan AC dan fungsi pengukuran kapasiti (µF).
• Perintang pelepasan: 20,000 ohm (20 kΩ) dinilai pada 5W atau lebih tinggi , dengan plumbum terlindung
• Pemutar skru bertebat (flathead dan Phillips)
• Penjalur wayar dan alat pengelim ratcheting
• Penyambung spade bersaiz sesuai dengan terminal CBB60 (biasanya spade perempuan 6.3 mm)
• Pita elektrik atau tiub pengecutan haba pelekat
• Ammeter pengapit (untuk pengesahan semasa selepas pemasangan)
• Gambar rajah pendawaian motor — dicetak pada label papan nama, di dalam penutup terminal, atau dalam dokumentasi motor
• Kasut bertapak getah dan sarung tangan penebat berkadar voltan
• Alat pengunci/tagout untuk pemutus litar jika berfungsi dalam persekitaran yang dikongsi atau komersil

Ambil gambar pendawaian sedia ada dari sekurang-kurangnya dua sudut sebelum mengeluarkan apa-apa. Dalam kotak simpang yang sesak atau penutup kapasitor luaran, foto ini lebih bernilai daripada cuba membina semula pendawaian dari ingatan.

Prosedur Penyambungan Langkah demi Langkah untuk Motor Pam

Prosedur ini meliputi pemasangan CBB60 yang paling biasa: pam air satu fasa atau motor pam kolam, sama ada dengan penutup kapasitor luaran atau dengan kapasitor terus di dalam kotak terminal motor. Logik yang sama digunakan untuk pemampat udara, mesin basuh, dan motor kipas HVAC.

Langkah 1 — Potong Kuasa dan Sahkan Voltan Sifar

Matikan pemutus litar yang menyuap motor. Gunakan peranti penguncian jika tersedia. Tetapkan multimeter kepada voltan AC dan siasat terminal input motor. Bacaan mestilah 0 V sebelum meneruskan. Jangan bergantung pada suis atau pemasa berada dalam kedudukan mati — sahkan dengan meter secara langsung.

Langkah 2 — Nyahcas Kapasitor Sedia Ada

Pegang perintang nyahcas dengan badan terlindungnya. Sentuh satu petunjuk pada setiap terminal kapasitor secara serentak dan tahan selama sekurang-kurangnya 5 saat. Kemudian kuar merentasi terminal dengan multimeter ditetapkan kepada voltan DC — sahkan bacaan berada pada atau hampir 0 V sebelum menanggalkan sebarang wayar atau menyentuh terminal secara terus.

Langkah 3 — Dokumentasikan Pendawaian Sedia Ada

Ambil gambar yang jelas. Jika warna wayar adalah samar-samar atau berbilang wayar berkongsi terminal, gunakan label pita pelekat kecil pada setiap wayar sebelum mengeluarkan apa-apa. Perhatikan wayar yang disambungkan ke setiap terminal kapasitor dan ke mana hujung wayar tersebut masuk ke dalam litar.

Langkah 4 — Keluarkan Kapasitor Lama

Tarik penyambung spade dari terminal kapasitor. Jika ia berkarat dan tahan untuk ditanggalkan, gunakan playar berpenebat untuk mencengkam badan penyambung — jangan sekali-kali menarik wayar itu sendiri, kerana ini boleh memecahkan kelim. Tanggalkan atau buka klip pendakap pelekap dan keluarkan kapasitor lama. Ketepikan; jangan pendekkan terminalnya bersama-sama atau letakkan ia longgar dalam kotak alat logam.

Langkah 5 — Kenal pasti Terminal Motor

Cari blok terminal motor dan padankan label dengan gambar rajah pendawaian. Untuk motor tiga wayar (konfigurasi yang paling biasa), terminalnya ialah:

• Biasa (C): Sambungan dikongsi antara belitan utama dan tambahan; menyambung kepada neutral
• Utama (M atau R): Hujung bebas belitan utama; menyambung kepada voltan talian
• Mula/Jalankan (S): Penghujung bebas penggulungan tambahan; menyambung ke satu terminal CBB60

Jika label terminal tiada atau tidak boleh dibaca, kenal pasti dengan ukuran rintangan. Ukur rintangan antara ketiga-tiga pasangan wayar. Pasangan dengan rintangan tertinggi ialah M–S (kedua-dua belitan dalam siri). Pasangan dengan rintangan terendah ialah C–M (belitan utama sahaja, wayar lebih berat). Rintangan perantaraan ialah C–S (penggulungan tambahan sahaja). Kawat biasa kepada dua bacaan terendah ialah C.

Langkah 6 — Buat Sambungan CBB60

Sambungan standard untuk motor fasa tunggal yang dikendalikan kapasitor:

• Terminal 1 CBB60 → Terminal penggulungan tambahan motor (S atau Z1)
• Terminal 2 CBB60 → Terminal voltan talian (L1, terminal yang sama yang menyalurkan belitan utama)
• Neutral (N) → Terminal Common (C) Motor secara langsung, bukan melalui kapasitor

Kelimkan penyambung spade baru pada hujung wayar jika yang lama terhakis atau cacat. Tolak setiap penyambung spade sepenuhnya ke terminal kapasitornya sehingga ia duduk dengan klik atau rintangan yang kukuh. Penyambung yang boleh ditanggalkan dengan tekanan jari yang ringan tidak diletakkan dengan betul.

Langkah 7 — Pasangkan Kapasitor dengan Selamat

Kencangkan CBB60 ke dalam pendakap atau talinya supaya ia tidak boleh bergetar dengan bebas. Getaran motor yang dihantar ke kapasitor yang tidak disokong meletihkan sambungan plumbum dalaman dari semasa ke semasa, akhirnya menghasilkan kegagalan litar terbuka. Pastikan badan kapasitor tidak menyentuh mana-mana permukaan motor panas, tepi logam tajam, atau bahagian bergerak seperti bilah kipas atau pemacu tali pinggang.

Langkah 8 — Pulihkan Kuasa dan Operasi Ujian

Gantikan penutup terminal atau tutup penutup kapasitor. Pulihkan kuasa pada pemutus dan perhatikan permulaan motor. Ia sepatutnya mencapai kelajuan penuh dalam masa 1 hingga 3 saat tanpa teragak-agak, bersenandung atau percubaan berulang. Untuk pam, aliran air harus bermula dengan segera. Jika motor berdengung tanpa berputar, potong kuasa dengan segera — ia sedang menarik arus pemutar terkunci (biasanya 5 hingga 7 kali arus larian biasa) dan akan menjadi terlalu panas dan merosakkan belitan dalam masa 20 hingga 30 saat.

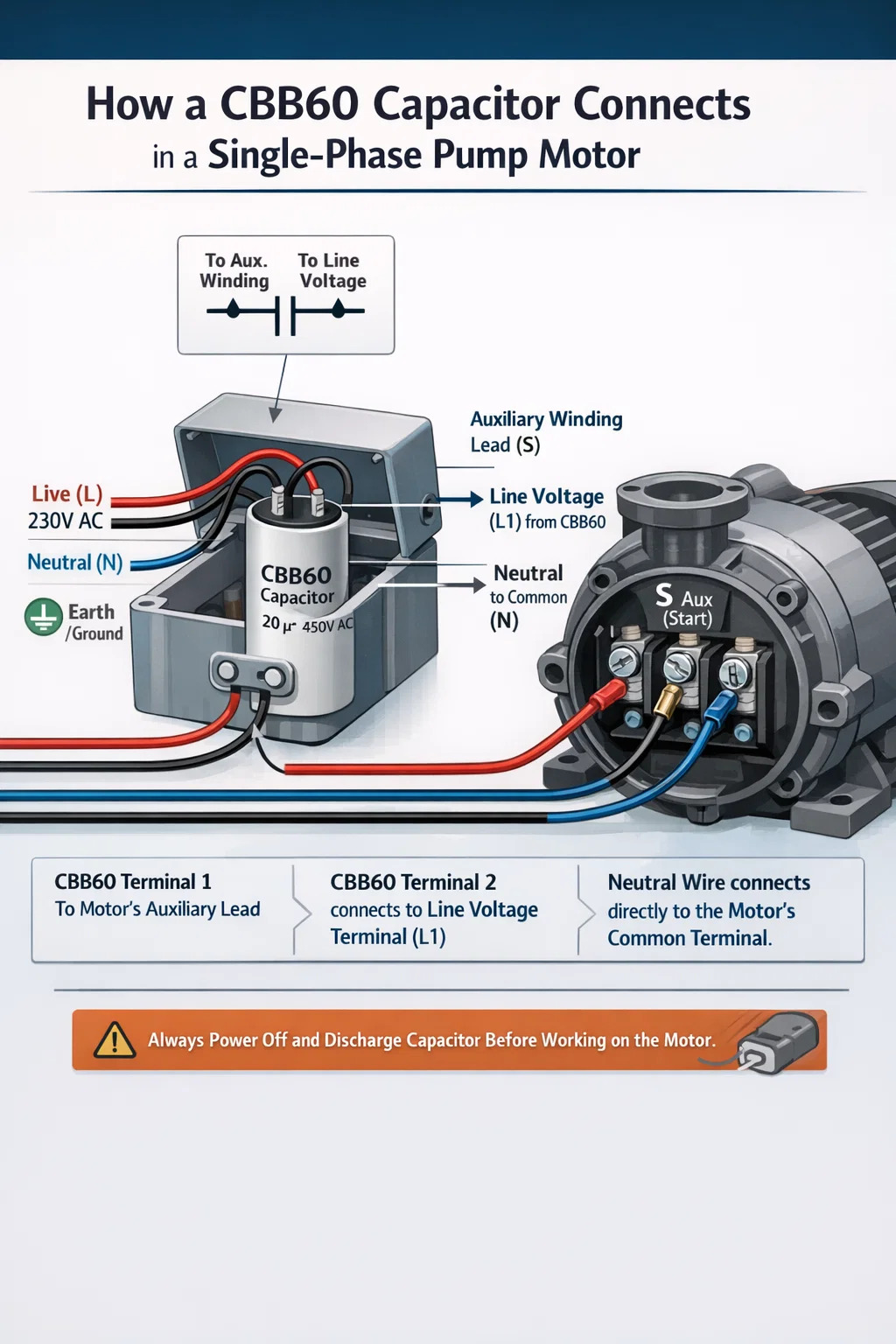

Pendawaian CBB60 dalam Kepungan Kapasitor Luaran

Banyak motor pam satu fasa — terutamanya pam permukaan, pam persisian dan kotak kawalan pam tenggelam — memasang CBB60 dalam kepungan plastik atau logam yang berasingan dan bukannya di dalam kotak terminal motor itu sendiri. Susunan ini memudahkan penggantian kapasitor dan melindungi komponen daripada haba motor.

Kepungan luar biasanya mempunyai empat terminal atau dua pasang titik masuk wayar. Pendawaian di dalam mengikut susunan ini:

• Sesalur hidup (L) memasuki kepungan dan bersambung ke satu terminal CBB60 dan juga melalui ke plumbum belitan utama motor
• Plumbum penggulungan tambahan motor bersambung ke terminal CBB60 yang lain di dalam kepungan
• Sesalur neutral (N) melalui terus ke terminal biasa motor tanpa menyentuh kapasitor
• Bumi/tanah bersambung ke rangka motor dan tidak berinteraksi dengan litar kapasitor

Apabila kepungan adalah unit yang dimeterai atau separa tertutup yang dijual sebagai pemasangan lengkap, CBB60 di dalamnya dipra-wayarkan dan pemasang hanya menyambungkan kabel bekalan utama dan motor yang terbang menuju ke terminal luar kotak. Dalam kes ini, satu-satunya keputusan ialah memastikan penggantian CBB60 yang dipasang di dalam kotak sepadan dengan spesifikasi asal dengan tepat.

Sesetengah kotak luaran memuatkan saiz kapasitor fizikal tertentu dan jarak terminal. Ukur dimensi unit asal — ketinggian, diameter (untuk perumah bulat) dan jarak terminal — sebelum memesan penggantian. CBB60 dengan penilaian elektrik yang betul tetapi dimensi fizikal yang salah mungkin tidak sesuai dengan pendakap pelekap walaupun pendawaian adalah sama.

Konfigurasi Sambungan CBB60 Merentas Pelbagai Jenis Motor

Label terminal dan susunan fizikal berbeza antara pengeluar dan aplikasi motor, tetapi hubungan litar asas sentiasa sama: CBB60 merapatkan laluan belitan tambahan secara selari. Jadual di bawah memetakan konfigurasi yang paling biasa.

Membaca Gambarajah Pendawaian Motor untuk Mencari Terminal yang Betul

Gambar rajah pendawaian motor menghilangkan tekaan sepenuhnya. Ia dicetak pada label yang melekat pada perumah motor, di dalam penutup kotak terminal, atau pada lembaran data yang berasingan. Belajar untuk mengekstrak dua maklumat yang anda perlukan — di mana penghujung penggulungan tambahan dan terminal yang membawa voltan talian — mengambil masa kurang daripada seminit setelah anda mengetahui simbol-simbol tersebut.

Simbol Kapasitor pada Gambarajah Motor

CBB60 ditunjukkan sebagai dua garis menegak selari dengan saiz yang sama (jenis AC tidak terkutub). Satu baris simbol bersambung dengan simbol gegelung penggulungan tambahan; talian lain bersambung ke laluan voltan talian. Ikuti dua titik sambungan ini pada rajah ke label terminal fizikal pada motor, dan itu adalah dua titik sambungan CBB60 anda.

Sistem Label Terminal mengikut Wilayah

• IEC / Eropah: Terminal penggulungan utama U1, U2; terminal penggulungan tambahan Z1, Z2. CBB60 menyambung merentas Z1 dan Z2 (atau Z1 ke U1 dalam beberapa konfigurasi)
• Amerika Utara: Terminal berlabel T1, T2, T3 atau dinamakan Common, Run, Start. CBB60 menyambung antara Run dan Start (atau Start dan voltan talian)
• Motor pam cina (kebanyakan aplikasi CBB60): Wayar berkod warna dan bukannya terminal berlabel. Hitam = belitan utama, Merah = belitan tambahan, Kuning-Hijau = bumi. CBB60 menyambung antara wayar merah dan wayar hitam (sebelah talian)

Mencari Terminal Tanpa Gambarajah Menggunakan Pengukuran Rintangan

Pada motor tiga wayar tanpa rajah tersedia, gunakan multimeter dalam mod ohm untuk mengukur rintangan antara ketiga-tiga gabungan wayar:

• Catatkan ketiga-tiga bacaan: A–B, A–C, B–C
• Pasangan rintangan tertinggi ialah Utama-Mula (kedua-dua belitan dalam siri). Contoh: 23 Ω
• Pasangan rintangan terendah ialah Biasa–Utama (penggulungan utama sahaja, wayar lebih tebal). Contoh: 8 Ω
• Pasangan rintangan tengah ialah Common–Start (penggulungan tambahan sahaja, wayar yang lebih nipis). Contoh: 15 Ω
• Wayar yang terdapat dalam kedua-dua bacaan terendah dan tengah ialah Biasa (C)
• CBB60 menyambung antara Mula (S) dan terminal talian (wayar yang sama dengan titik bekalan Utama)

Kaedah ini berfungsi dengan pasti pada mana-mana motor fasa tunggal yang dikendalikan kapasitor tanpa mengira pelabelan, umur atau negara pembuatan.

Kesilapan Pendawaian Kritikal dan Akibatnya

Setiap ralat berikut menghasilkan hasil yang boleh diramal dan boleh didiagnosis. Mengetahuinya lebih awal menghalang kerja semula, melindungi motor dan mengelakkan bahaya keselamatan.

Menyambungkan CBB60 dalam Siri dengan Talian Kuasa

Meletakkan kapasitor di antara bekalan sesalur dan input motor — bukannya merentasi belitan tambahan — mengehadkan arus yang boleh ditarik oleh motor melalui galangan kapasitor. Pada 50 Hz, kapasitor 25 µF mempunyai impedans kira-kira 127 ohm, yang pada 230 V menghadkan arus kepada di bawah 1.8 A. Motor pam 750 W biasa memerlukan 3 hingga 4 A untuk dijalankan. Motor tidak akan dihidupkan atau akan terhenti di bawah sebarang beban yang bermakna, dan kapasitor akan mengalami tekanan semasa di luar parameter reka bentuknya.

Menggunakan Nilai Kapasitan yang Salah

Pereka motor mengira kapasiti yang diperlukan dengan tepat untuk setiap konfigurasi belitan. Sebuah CBB60 20% di bawah kapasitansi terkadar mengurangkan tork permulaan dengan ketara dan menyebabkan motor berjalan lebih panas daripada yang ditentukan. Kapasitor 20% di atas nilai terkadar menyebabkan arus berlebihan melalui belitan tambahan, memanaskannya secara terlampau dan merendahkan penebat belitan lebih cepat daripada biasa. Sentiasa padankan nilai µF dengan tepat atau kekal dalam lingkungan ±5% daripada spesifikasi plat nama motor.

Voltan Terkurang

250 VAC berkadar CBB60 dalam sistem 230 V hanya mempunyai margin voltan 9% melebihi bekalan nominal. Turun naik voltan grid ±10% adalah standard di kebanyakan negara. Semasa peristiwa voltan tinggi, kapasitor mungkin melihat 253 V — sudah melebihi kadarannya. Pasang a 450 VAC berkadar CBB60 dalam mana-mana aplikasi 230 V untuk memastikan margin yang mencukupi terhadap kedua-dua variasi voltan normal dan pancang sementara.

Pas Penyambung Spade Longgar

Penyambung spade yang tidak diletakkan sepenuhnya pada terminal CBB60 memperkenalkan rintangan sentuhan di persimpangan. Di bawah arus beban, rintangan ini menghasilkan haba yang mengoksidakan permukaan sentuhan, meningkatkan lagi rintangan dalam kitaran yang merosakkan. Hasil akhirnya ialah sama ada tingkah laku permulaan motor terputus-putus atau penyambung terbakar. Setiap penyodok harus memerlukan tekanan tangan yang kuat untuk duduk dan tidak boleh ditanggalkan dengan menarik perlahan tanpa alat.

Melangkau Nyahcas Kapasitor

CBB60 yang dinilai pada 450 VAC boleh mengekalkan cas yang menghampiri voltan itu selama berjam-jam selepas kuasa diputuskan. Tenaga yang disimpan dalam kapasitor 40 µF yang dicaskan kepada 400 V ialah 3.2 joule — cukup untuk menyebabkan luka terbakar atau kejadian jantung yang teruk jika terkena pada bahagian dada. Jangan sekali-kali menyentuh terminal kapasitor, benarkan mereka bersentuhan antara satu sama lain, atau benarkan alatan untuk merapatkannya tanpa terlebih dahulu melengkapkan prosedur nyahcas dengan perintang dan mengesahkan 0 V dengan multimeter.

Mengesahkan Sambungan CBB60 Adalah Betul Selepas Dikuasakan

Tiga pemeriksaan pantas selepas memulihkan kuasa mengesahkan pemasangan adalah betul secara elektrik dan motor berfungsi dalam spesifikasi.

Semak 1 — Mula Motor Bersih

Motor harus memecut dari pegun ke kelajuan penuh dalam 1 hingga 3 saat tanpa bunyi berdengung, teragak-agak atau mengisar. Dengung tanpa putaran aci bermakna motor dikunci — potong kuasa dalam masa 5 saat untuk mengelakkan kerosakan belitan dan periksa semula pendawaian.

Semak 2 — Berjalan Arus Dalam Penarafan Papan Nama

Ikat ammeter di sekeliling wayar hidup dan ukur arus yang mengalir selepas 2 hingga 3 minit operasi di bawah beban. Bacaan hendaklah pada atau di bawah amperage beban penuh (FLA) pada papan nama motor. Bacaan lebih daripada 10% di atas papan nama FLA di bawah keadaan beban biasa menunjukkan ketidakpadanan kapasiti atau ralat pendawaian yang harus disiasat sebelum meneruskan operasi.

Semak 3 — Voltan Merentasi Terminal CBB60 Semasa Berjalan

Dengan motor berjalan, ukur voltan AC dengan teliti merentasi dua terminal CBB60 menggunakan multimeter yang ditetapkan kepada voltan AC. Dalam motor yang dikendalikan kapasitor berwayar dengan betul, voltan ini biasanya 1.1 hingga 1.5 kali voltan bekalan — untuk bekalan 230 V, jangkakan untuk membaca 250 hingga 340 V merentasi terminal kapasitor. Ini adalah perkara biasa: ia terhasil daripada interaksi resonan antara kapasitor dan kearuhan belitan motor. Bacaan betul-betul sama dengan atau lebih rendah daripada voltan bekalan mungkin menunjukkan kapasitor sebenarnya tidak berada dalam litar atau berwayar dengan tidak betul.

Memilih Penggantian CBB60 yang Tepat Sebelum Membuat Sebarang Sambungan

Menyambung CBB60 dengan betul adalah mudah. Menyambung CBB60 yang salah dengan betul masih menghasilkan motor yang gagal atau berprestasi rendah. Sahkan parameter ini pada unit gantian sebelum pemasangan.

Untuk sebarang aplikasi pam atau pemampat 230 V, pengesyoran praktikal ialah CBB60 yang dinilai pada kapasiti yang betul dengan Penarafan voltan 450 VAC dan penarafan suhu 85°C atau lebih tinggi . Gabungan ini memberikan margin voltan dan ruang kepala terma yang tidak disediakan oleh spesifikasi 250 VAC / 70°C biasa, terutamanya untuk pemasangan luar atau kitaran tugas tinggi di mana suhu ambien kerap melebihi 40°C di sekeliling kandang motor.
