CBB60 vs CBB65 Capacitor: Perbezaan Utama Diterangkan

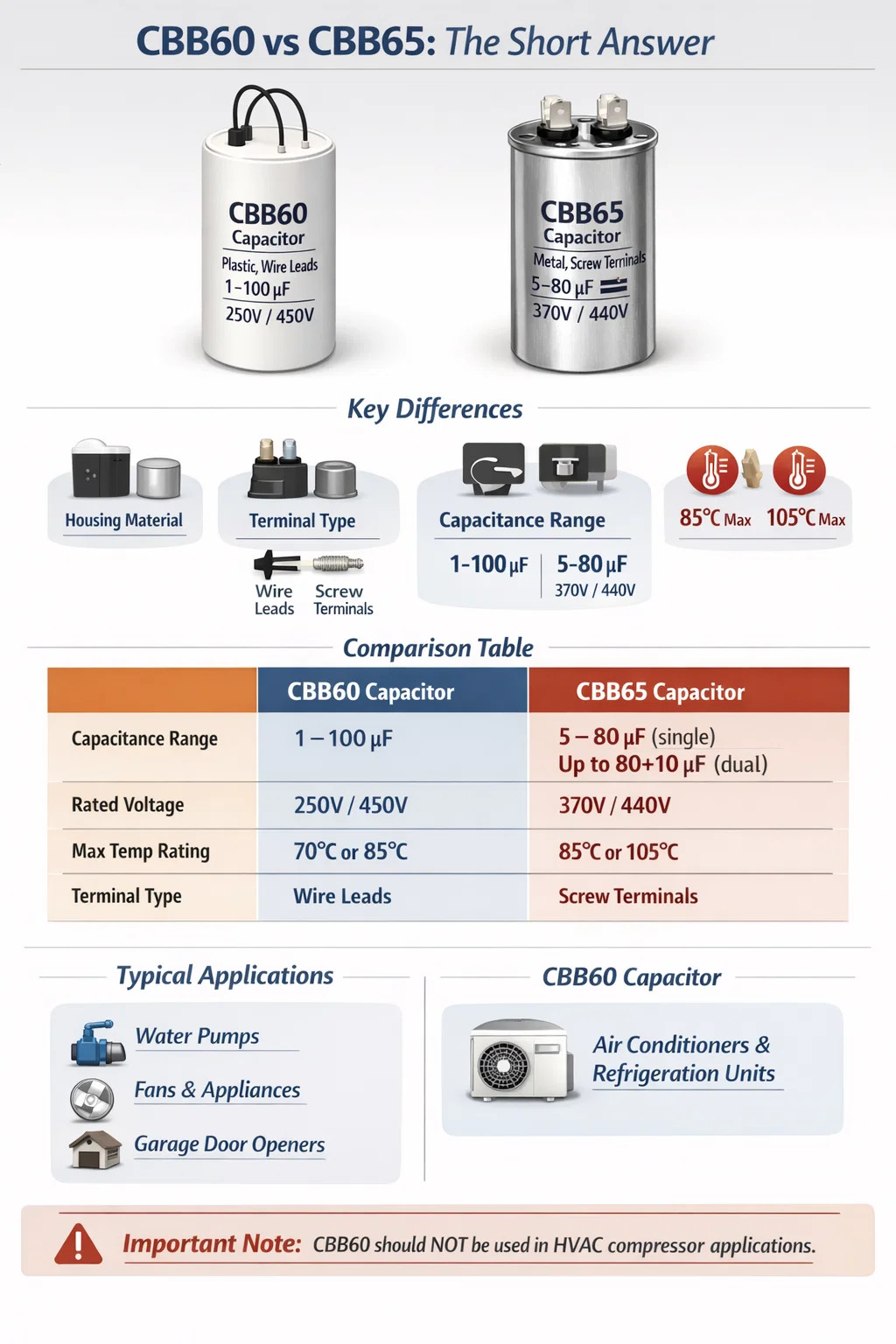

CBB60 vs CBB65: Jawapan Ringkas

Perbezaan asas antara a Kapasitor CBB60 dan kapasitor CBB65 turun kepada pembinaan fizikal dan persekitaran aplikasi yang dimaksudkan. CBB60 ialah silinder, kapasitor berplumbum wayar yang direka terutamanya untuk litar permulaan dan larian motor AC fasa tunggal , manakala CBB65 ialah kapasitor terminal skru tin logam yang direka bentuk untuk aplikasi tugas yang lebih berat seperti pemampat penghawa dingin dan unit penyejukan. Kedua-duanya ialah kapasitor filem polipropilena yang beroperasi pada litar AC, tetapi ia berbeza dengan ketara dalam faktor bentuk, jenis terminal, julat kemuatan dan keanjalan terma.

Jika anda memilih pengganti atau mendapatkan sumber kapasitor untuk reka bentuk baharu, kedua-duanya secara amnya tidak boleh ditukar ganti tanpa memberi perhatian kepada kaedah pelekap, konfigurasi terminal dan siling suhu operasi. Mengelirukan kedua-dua jenis ini—walaupun apabila nilai kapasitansi dan penarafan voltan kelihatan sama—boleh mengakibatkan kegagalan pramatang atau bahaya keselamatan dalam persekitaran beban tinggi.

Pembinaan Fizikal dan Faktor Bentuk

Perbezaan yang paling ketara antara CBB60 dan CBB65 terletak pada pembungkusan fizikalnya.

Kapasitor CBB60: Perumahan Plastik Silinder

Kapasitor CBB60 menggunakan badan plastik silinder (biasanya polipropilena atau perumah kalis api) dengan dua atau empat wayar yang memanjang dari satu hujung. Diameter badan biasanya berkisar dari 30 mm hingga 50 mm , dengan ketinggian berbeza antara 60 mm dan 100 mm bergantung pada kapasitansi. Plumbum ini membolehkan ia dipasang terus ke papan terminal motor atau disambungkan melalui terminal sambungan cepat. Selongsong plastik diisi dengan resin epoksi atau pengisi penebat serupa untuk mengelak penggulungan filem dalaman terhadap kemasukan lembapan.

Kerana ia menggunakan wayar plumbum, CBB60 dianggap sebagai komponen "plumbum". Ia biasanya duduk tegak atau pada sudut dalam petak kapasitor motor, diikat dengan pendakap atau klip plastik. Reka bentuk ini menjimatkan ruang dan kos pengeluaran yang rendah, itulah sebabnya ia mendominasi motor pam air, motor kipas dan segmen motor perkakas kecil.

Kapasitor CBB65 : Perumahan Tin Aluminium Logam

Sebaliknya, kapasitor CBB65 ditempatkan di a kanister aloi aluminium bulat . Terminalnya ialah penyambung jenis skru yang dipasang di bahagian atas, yang membolehkan sambungan pendawaian selamat yang menahan getaran lebih baik daripada wayar mudah. Penutup logam memberikan pelesapan haba yang unggul dan perlindungan mekanikal berbanding plastik. Dimensi biasa termasuk diameter 40 mm hingga 50 mm dan ketinggian dari 70 mm hingga 120 mm, walaupun kapasitor dwi-lari (yang menggabungkan dua nilai kemuatan dalam satu unit) boleh menjadi lebih besar.

Tin aluminium dimeterai dengan bolong pelega tekanan di bahagian bawah atau atas, yang bertindak sebagai injap keselamatan sekiranya berlaku tekanan berlebihan dalaman. Ciri ini penting dalam persekitaran pemampat di mana suhu ambien boleh meningkat dengan cepat. Badan logam juga menyokong pemasangan luaran melalui jalur tali keluli atau pendakap, yang merupakan kaedah standard industri untuk pemasangan kapasitor HVAC.

Perbandingan Penilaian Elektrik

Kedua-dua jenis kapasitor beroperasi pada litar AC, tetapi parameter undiannya berbeza dengan cara yang mencerminkan kes penggunaan yang dimaksudkan.

Penarafan voltan patut diberi perhatian khusus. CBB65 hampir tersedia secara eksklusif di 370 VAC dan 440 VAC untuk mengendalikan keadaan voltan di dalam sistem pemampat HVAC, di mana lonjakan seketika semasa permulaan motor boleh mencecah jauh melebihi voltan talian nominal. Kapasitor CBB60 pada 250 VAC akan dipandang rendah secara berbahaya dalam keadaan tersebut—walaupun jika nilai kapasitansi berlaku sepadan.

Persekitaran Aplikasi Biasa

Memahami di mana setiap kapasitor direka untuk berfungsi membantu menjelaskan mengapa perbezaan fizikal dan elektrik wujud di tempat pertama.

Tempat Kapasitor CBB60 Digunakan

Kapasitor CBB60 ialah kapasitor larian motor dan permulaan motor standard untuk rangkaian luas motor aruhan satu fasa dalam persekitaran tugas ringan hingga sederhana. Aplikasi biasa termasuk:

• Motor pam air (boleh tenggelam dan dipasang di permukaan, biasanya 0.37 kW hingga 2.2 kW)
• Kipas siling dan kipas ekzos
• Motor dram mesin basuh
• Peredaran udara kecil dan peralatan pengudaraan
• Pembuka pintu garaj
• Motor pam kolam dan spa dalam julat kuasa yang lebih rendah

Dalam persekitaran ini, suhu operasi cenderung kekal di bawah 70°C hingga 85°C, dan beban getaran adalah sederhana. Ambien biasanya cukup dikawal sehingga kepungan plastik memberikan perlindungan yang mencukupi terhadap kelembapan dan kesan mekanikal.

Tempat Kapasitor CBB65 Digunakan

Kapasitor CBB65 dibina khas untuk permintaan HVAC dan motor pemampat penyejukan. Persekitaran aplikasi utama mereka termasuk:

• Unit pemampat penghawa dingin pusat (sistem pisah, unit pakej)
• Pemampat pam haba
• Pemampat penyejukan komersial
• Unit pemeluwapan yang disejukkan udara
• Motor kipas kondenser dalam unit HVAC luaran

Dalam kabinet pemampat HVAC luaran pada hari musim panas, suhu dalaman boleh mencapai 55°C hingga 70°C ambien dengan permukaan motor pemampat menambah haba setempat lagi. Kapasitor yang dipasang di sebelah motor itu mesti bertahan dengan pasti 85°C hingga 105°C suhu operasi berterusan—spesifikasi CBB65 dinilai, tetapi kebanyakan unit CBB60 standard tidak.

Prestasi Terma dan Pelesapan Haba

Pengurusan terma adalah salah satu perbezaan yang paling bermakna secara teknikal antara kedua-dua keluarga kapasitor ini, dan ia secara langsung menerangkan pilihan bahan.

Kapasitor filem polipropilena menjana haba secara dalaman akibat kehilangan dielektrik, terutamanya di bawah arus AC berterusan. Dalam aplikasi yang dikendalikan oleh motor, kapasitor ditenagakan pada setiap masa semasa motor dihidupkan—ia bukanlah komponen nadi mula ringkas tetapi elemen aktif yang berterusan dalam litar larian. Sebarang haba yang tidak terlesap dengan cekap terkumpul di dalam badan kapasitor dan mempercepatkan degradasi dielektrik.

Aluminium mempunyai kekonduksian terma kira-kira 205 W/(m·K) , manakala plastik kejuruteraan biasa yang digunakan dalam perumah CBB60 berkisar antara 0.1 hingga 0.5 W/(m·K). Ini bermakna tin logam kapasitor CBB65 menghilangkan haba kira-kira 400 hingga 2000 kali lebih cekap melalui dindingnya daripada perumah plastik CBB60. Dari segi praktikal, suhu teras CBB65 di bawah beban kekal jauh lebih rendah daripada CBB60 akan berada di bawah tekanan elektrik yang sama, secara langsung memanjangkan hayat perkhidmatan dan mengurangkan risiko kegagalan haba.

Inilah sebabnya mengapa kapasitor CBB65 boleh dinilai untuk suhu operasi maksimum 105°C dalam versi gred tinggi—kepungan logam mengekalkan suhu filem dalaman pada tahap yang boleh bertahan walaupun ambien luaran adalah melampau. Kapasitor CBB60 yang dipasang dalam kabinet pemampat luar yang dinilai hanya kepada 85°C secara teknikal boleh bertahan pada suhu bilik tetapi akan mengalami pengurangan hayat yang ketara apabila suhu ambien menolaknya ke silingnya secara berterusan sepanjang bulan musim panas.

Ciri Keselamatan dan Mod Kegagalan

Falsafah reka bentuk keselamatan kapasitor CBB60 dan CBB65 berbeza dengan ketara, sekali lagi mencerminkan persekitaran penggunaan masing-masing.

Filem Penyembuhan Diri dalam Kedua-dua Jenis

Kedua-dua kapasitor CBB60 dan CBB65 menggunakan filem polipropilena berlogam dengan sifat penyembuhan sendiri. Apabila kerosakan dielektrik setempat berlaku—tusukan mikroskopik dalam filem—elektrod logam nipis di tempat itu serta-merta tersejat disebabkan tenaga nyahcas, membersihkan kerosakan dan memulihkan penebat. Mekanisme ini membolehkan kapasitor bertahan beribu-ribu kejadian kerosakan kecil sepanjang hayat perkhidmatannya tanpa kegagalan bencana. Ciri penyembuhan diri adalah kekuatan bersama semua kapasitor filem siri CBB.

Lohong Pelega Tekanan dalam CBB65

Kapasitor CBB65 dimeterai dalam tin aluminium dengan a bolong pelepasan tekanan terbina dalam , biasanya terletak di bahagian bawah tin atau disepadukan ke dalam pengedap tudung. Jika gas dalaman terkumpul akibat voltan lampau yang dilanjutkan atau degradasi haba, bolong ini terbuka dengan cara terkawal, melepaskan tekanan dan menghalang tin daripada pecah dengan kuat. Hasilnya ialah mod "kegagalan terbuka" yang agak selamat dan bukannya mod meletup.

Kapasitor bersarung plastik CBB60 tidak mempunyai bolong ini. Di bawah beban berlebihan yang teruk, CBB60 boleh membengkak, retak perumahannya, atau dalam kes paling teruk pecah dengan daya yang lebih mendadak, terutamanya jika resin pengisi tidak mencukupi atau sudah tua. Ini adalah mod kegagalan yang diketahui dalam rongga motor pam pengudaraan yang buruk di mana penggantian kapasitor ditangguhkan melebihi hayat selamat praktikal.

Perintang Nyahcas

Banyak kapasitor CBB65—terutamanya yang dijual di pasaran HVAC Amerika Utara—termasuk perintang berdarah (biasanya 10 kΩ hingga 20 kΩ) berwayar merentasi terminal untuk melepaskan voltan sisa selepas unit dinyahtenagakan. Ini adalah ciri keselamatan kritikal untuk juruteknik servis yang mungkin mengendalikan kapasitor sejurus selepas mematikan sistem. Baki cas pada kapasitor 440 VAC sebanyak 40 µF boleh membawa maut jika tidak dinyahcas. Kapasitor CBB60 mungkin atau mungkin tidak termasuk perintang ini bergantung pada pengilang dan gred.

Kapasitor Dwi-Larian: Ciri Khusus CBB65

Satu kategori produk penting yang wujud dalam keluarga CBB65 tetapi tidak mempunyai persamaan sebenar dalam CBB60 ialah kapasitor dwi-lari (kadangkala dilabelkan sebagai "kapasitor dwi" atau "kapasitor bujur" di pasaran Amerika Utara).

Kapasitor CBB65 dwi-lari mengandungi dua elemen kapasitor bebas dalam tin aluminium tunggal, berkongsi terminal biasa. Tiga terminal biasanya dilabelkan HERM (pemampat hermetik), KIPAS (motor kipas pemeluwap), dan COM (biasa) . Ini menyatukan apa yang sepatutnya menjadi dua kapasitor berasingan ke dalam satu unit, menjimatkan ruang dan kos dalam peralatan HVAC.

Konfigurasi kapasitor dwi-lari biasa termasuk nilai seperti:

• 35 µF 5 µF / 440 VAC (sistem pemisahan kediaman bersaiz sederhana)
• 45 µF 5 µF / 440 VAC (kediaman yang lebih besar atau komersial ringan)
• 55 µF 7.5 µF / 440 VAC (pemampat berkapasiti lebih tinggi)
• 80 µF 10 µF / 370 VAC (permulaan pemampat komersial berat)

Konfigurasi dwi ini secara fizikal hanya praktikal dalam format tin logam kerana dua elemen filem luka yang berasingan memerlukan ruang dan pengurusan haba yang mencukupi. Perumah gaya CBB60 bersarung plastik tidak akan menyokong konfigurasi ini dengan pasti di bawah keadaan pemampat suhu tinggi, yang merupakan satu lagi sebab platform CBB65 kekal dominan dalam HVAC.

Piawaian dan Pematuhan Pensijilan

Kedua-dua kapasitor CBB60 dan CBB65 dikawal oleh piawaian kebangsaan China GB/T 3667 , yang meliputi kapasitor motor AC. Walau bagaimanapun, kategori produk yang termasuk dalam piawaian tersebut mencerminkan keperluan berbeza mereka. Di luar piawaian China, kapasitor yang dijual di pasaran global membawa pensijilan tambahan.

• Kapasitor CBB60 biasanya membawa tanda CE untuk pasaran Eropah dan pensijilan UL/CUL untuk Amerika Utara apabila digunakan dalam penggantian motor pam dan kipas.
• Kapasitor CBB65 untuk pasaran HVAC Amerika Utara adalah tertakluk kepada UL 810 (Standard untuk Kapasitor) dan mesti mematuhi keperluan tersenarai UL untuk digunakan dalam peralatan HVAC tersenarai. Ramai juga membawa tanda pematuhan CSA dan RoHS.

Apabila menggantikan kapasitor dalam peralatan yang pada asalnya diperakui dengan jenis kapasitor tertentu, menggantikan komponen yang tidak diperakui atau kategori berbeza secara teknikal boleh membatalkan pensijilan peralatan dan mewujudkan isu liabiliti, terutamanya dalam pemasangan komersial yang tertakluk kepada pemeriksaan biasa.

Cara Membaca Tanda pada Setiap Kapasitor

Kedua-dua kapasitor CBB60 dan CBB65 mencetak spesifikasi utama mereka terus pada perumah. Memahami tanda ini membolehkan pemilihan penggantian yang tepat tanpa meneka.

Label kapasitor CBB60 biasa mungkin berbunyi:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

Label kapasitor CBB65 biasa mungkin berbunyi:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (kelas perintang nyahcas)

Akhiran "A" dalam CBB65A biasanya menunjukkan kehadiran perintang nyahcas dalaman. Nilai kapasitans dwi (cth., 45 5 µF) dengan serta-merta mengenal pasti ia sebagai unit dwi-lari. Penarafan voltan 440 VAC dan penarafan suhu 105°C mengesahkan ia dinilai untuk perkhidmatan pemampat.

Apabila menggantikan sama ada kapasitor, padanan ketiga-tiga parameter utama —nilai kapasitans, penarafan voltan, dan penarafan suhu—adalah penting. Menggantikan dengan voltan yang lebih rendah atau penarafan suhu yang lebih rendah tidak boleh diterima. Voltan yang lebih tinggi atau penarafan suhu yang lebih tinggi adalah selamat dari segi elektrik sebagai pengganti, walaupun dimensi fizikal juga mesti disahkan.

Jangkaan Jangka Hayat dan Corak Degradasi

Jangka hayat kapasitor banyak bergantung pada suhu operasi, tegasan voltan dan kitaran tugas. Kedua-dua CBB60 dan CBB65 adalah jenis filem berlogam, yang secara amnya mengatasi kapasitor elektrolitik dalam perkhidmatan motor AC, tetapi jangka hayat perkhidmatannya berbeza kerana keadaan penggunaannya.

Hayat Perkhidmatan CBB60

Dalam perkhidmatan motor pam atau motor kipas biasa pada suhu ambien sederhana (di bawah 40°C), kapasitor CBB60 yang berkualiti boleh mencapai 30,000 hingga 50,000 waktu operasi sebelum hanyutan kapasiti yang ketara berlaku. Dalam peralatan penggunaan bermusim (seperti pam kolam berjalan 8 jam sehari semasa musim 6 bulan), ini diterjemahkan kepada kira-kira 10 hingga 17 tahun perkhidmatan. Walau bagaimanapun, dalam kepungan yang kurang pengudaraan atau berhampiran sumber haba, ini boleh jatuh dengan mendadak—sesetengah unit gagal dalam tempoh 3 hingga 5 tahun dalam perumah pam suhu tinggi.

Hayat Perkhidmatan CBB65

Untuk perkhidmatan pemampat HVAC, kapasitor CBB65 dalam pembinaan berkualiti baik biasanya dinilai untuk 60,000 jam atau lebih pada suhu terkadar. Walau bagaimanapun, keadaan perkhidmatan HVAC dunia sebenar adalah sukar pada kapasitor. Lonjakan voltan daripada peristiwa grid utiliti, pemampat berulang kali mula keras, dan operasi yang berterusan pada suhu ambien melebihi 40°C boleh mengurangkan hayat perkhidmatan yang berkesan kepada 8 hingga 15 tahun dalam permohonan kediaman. Inilah sebabnya mengapa juruteknik perkhidmatan HVAC dalam iklim panas sering mengesyorkan penggantian kapasitor proaktif setiap 7 hingga 10 tahun walaupun sebelum kegagalan yang boleh dilihat berlaku.

Hanyutan kapasiti ialah mod degradasi yang paling biasa dalam kedua-dua jenis. Kapasitor yang telah kehilangan lebih daripada 10% daripada kapasitansi terkadarnya boleh menyebabkan motor menarik arus yang lebih tinggi, berjalan lebih panas dan mengalami pengurangan kecekapan—walaupun ia tidak gagal secara langsung. Mengukur kapasitans dengan meter kapasitans semasa penyelenggaraan rutin boleh menangkap ini sebelum ia menyebabkan kegagalan pemampat.

Kebolehtukaran: Bolehkah Anda Menggantikan Satu dengan Yang Lain?

Ini adalah salah satu soalan paling praktikal yang timbul dalam perkhidmatan lapangan dan senario penggantian.

Ringkasnya: CBB65 boleh menggantikan CBB60 dalam kebanyakan aplikasi, tetapi CBB60 tidak sepatutnya menggantikan CBB65 dalam aplikasi pemampat.

Jika anda memerlukan penggantian untuk kapasitor CBB60 motor pam dan unit CBB65 dengan kapasitans sepadan dan penarafan voltan yang lebih tinggi tersedia, ia akan berfungsi secara elektrik dan sebenarnya mungkin mengatasi prestasi asal dalam jangka hayat kerana ciri termanya yang lebih baik. Anda perlu menangani perbezaan jenis terminal (terminal skru vs. wayar) dengan penyambung yang sesuai.

Melangkah ke arah lain—memasang kapasitor CBB60 ke dalam aplikasi pemampat HVAC—tidak digalakkan atas beberapa sebab:

• Penarafan suhu CBB60 (selalunya 85°C) mungkin tidak mencukupi untuk keadaan persekitaran pemampat yang berterusan.
• Penarafan voltan (250 VAC biasa pada CBB60) tidak serasi dengan perkhidmatan pemampat 370–440 VAC.
• Plumbum wayar tidak sesuai untuk persekitaran getaran unit pemampat tanpa pelepasan terikan tambahan.
• Tiada bolong pelepasan tekanan bermakna mod kegagalan yang lebih berbahaya di bawah tekanan haba.
• Ketiadaan konfigurasi dwi-run bermakna dua unit berasingan akan diperlukan di mana satu unit dwi-run CBB65 biasanya berfungsi.

Harga dan Pertimbangan Ketersediaan

Dari perspektif sumber komersial, kapasitor CBB60 dan CBB65 menduduki peringkat pasaran yang berbeza.

Kapasitor CBB60 ialah komponen komoditi volum tinggi. Satu standard 20 µF / 450 VAC CBB60 daripada pengilang peringkat pertengahan kos kira-kira $0.80 hingga $2.50 seunit dalam pesanan volum. Ia boleh didapati secara meluas daripada pengedar elektronik, pembekal alat ganti perkakas dan pasaran dalam talian di seluruh dunia.

Kapasitor CBB65, terutamanya jenis dwi-run untuk kegunaan HVAC, mendapat harga yang lebih tinggi yang mencerminkan pembinaannya yang lebih kompleks dan bahan gred yang lebih tinggi. A 45 5 µF / 440 VAC dwi-lari CBB65 biasanya kos $4 hingga $15 seunit secara runcit, dengan unit berjenama daripada pembekal OEM HVAC utama kadangkala mencecah $20 hingga $30. Kapasitor CBB65 palsu dan substandard ialah masalah yang didokumenkan dalam pasaran alat ganti HVAC—unit dengan tin aluminium tetapi pembinaan dalaman yang tidak mencukupi telah menyebabkan kegagalan pemampat dengan cepat hilang daripada toleransi atau gagal sebelum waktunya di bawah haba. Pembelian daripada pengedar yang bereputasi dan mengesahkan tanda penyenaraian UL adalah disyorkan.
