Apakah maksud CBB60 pada kapasitor?

Maksud Langsung CBB60 pada Kapasitor

Pada komponen elektrik, istilah CBB60 ialah kod piawai perindustrian Cina (GB) yang mengenal pasti bahan dielektrik khusus dan kategori fungsian kapasitor. Dalam bahasa Inggeris biasa, CBB60 mewakili a kapasitor larian motor filem polipropilena berlogam berbentuk dalam perumah silinder. Komponen ini direka khusus untuk kekal dalam litar AC secara berterusan semasa motor sedang berjalan, menyediakan peralihan fasa yang diperlukan untuk mengekalkan tork dan kecekapan motor.

Kod itu sendiri ialah singkatan abjad angka di mana setiap huruf membawa berat teknikal tertentu mengenai pembinaan dalaman dan aplikasi peranti. Tidak seperti kapasitor permulaan yang menendang keluar dari litar apabila motor mencapai kelajuan, kapasitor Kapasitor CBB60 dibina untuk ketahanan dan tugas elektrik yang berterusan.

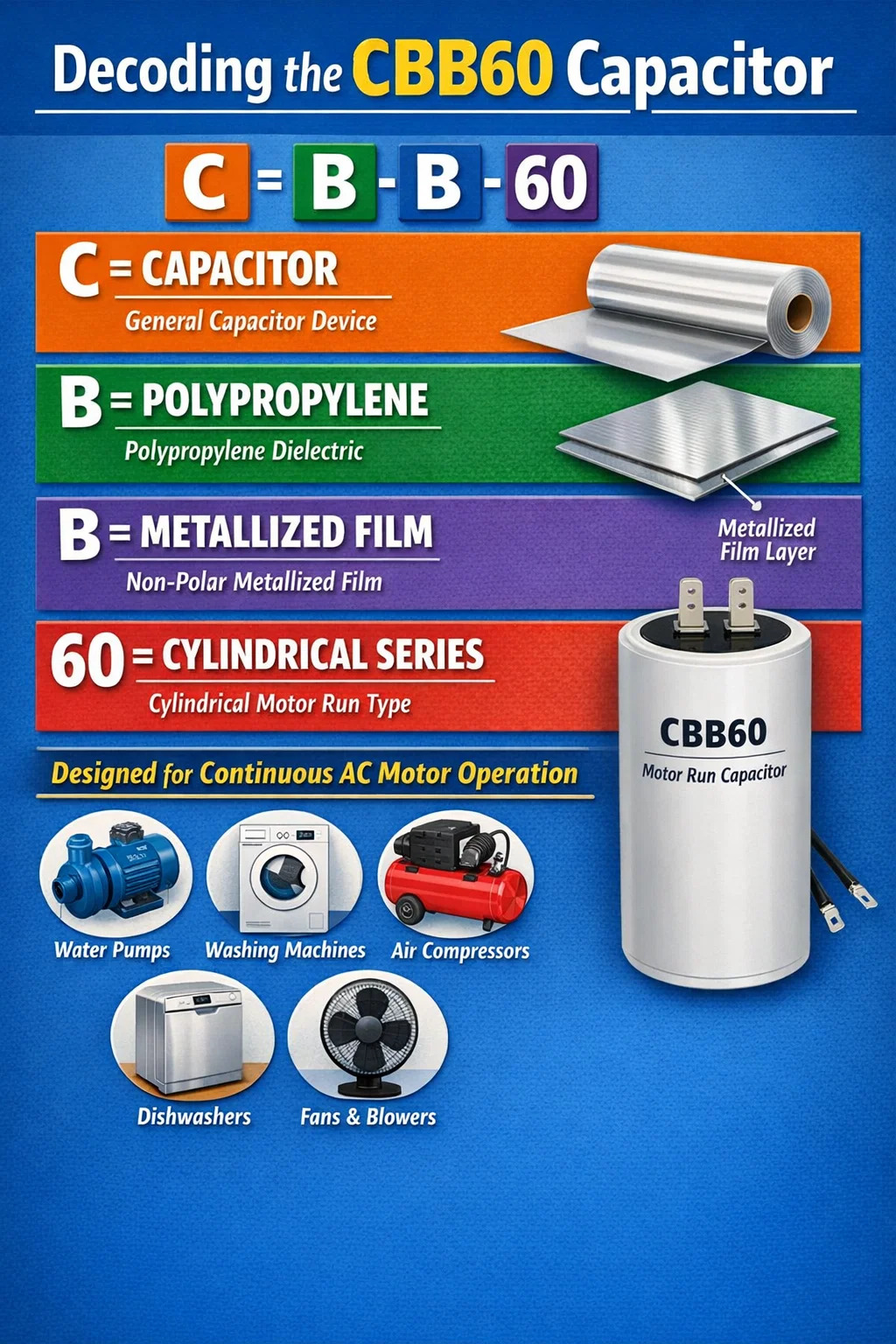

Menyahkod Urutan Alfanumerik CBB60

Untuk memahami perkara yang menjadikan CBB60 unik berbanding dengan kapasitor lain seperti CBB61 atau CBB65, seseorang mesti memecahkan aksara individu yang digunakan dalam konvensyen penamaan. Piawaian ini diterima pakai secara meluas oleh pengeluar di seluruh dunia untuk memastikan keserasian dan keselamatan merentasi pelbagai peralatan dipacu motor AC.

Pecahan "C".

Huruf pertama bermaksud Kapasitor . Ini ialah pengecam universal untuk komponen yang menyimpan cas elektrik dalam medan elektrostatik. Dalam konteks motor AC, cas ini digunakan untuk mencipta medan magnet yang "keluar dari langkah" dengan talian kuasa utama, yang diperlukan untuk motor fasa tunggal berputar.

Pecahan "B" Pertama

Huruf kedua menunjukkan Bahan Dielektrik . Dalam kes ini, "B" bermaksud Polipropilena . Bahan ini dipilih untuk kapasitor CBB60 kerana ia mempunyai faktor pelesapan yang sangat rendah dan rintangan penebat yang tinggi. Ini membolehkan kapasitor mengendalikan frekuensi tinggi dan mengekalkan kemuatan yang stabil walaupun suhu dalaman meningkat semasa operasi motor yang panjang.

Pecahan "B" Kedua

Huruf ketiga menerangkan Filem Metallized Non-polar . Ia menandakan bahawa kapasitor tidak mempunyai plumbum positif atau negatif, menjadikannya selamat untuk litar AC (Arus Ulang-alik). Aspek "berlogam" merujuk kepada lapisan nipis wap logam yang didepositkan terus pada filem polipropilena, yang menyediakan keupayaan "penyembuhan sendiri"—jika pintasan kecil berlaku di dalam, lapisan logam mengewap dan membersihkan kerosakan tanpa memusnahkan keseluruhan unit.

Pecahan "60".

Angka "60" mewakili Siri Model atau faktor borang permohonan. Dalam industri, "60" biasanya menandakan plastik silinder atau cangkerang aluminium dengan sama ada wayar atau terminal spade, digunakan terutamanya untuk aplikasi yang dikendalikan oleh motor dalam peralatan seperti pam, mesin basuh dan pemampat.

Fungsi Teras dalam Motor AC

A Kapasitor CBB60 adalah penting untuk motor aruhan satu fasa. Oleh kerana sumber AC satu fasa tidak secara semula jadi menghasilkan medan magnet berputar, motor hanya akan duduk dan bergetar tanpa bantuan kapasitor. CBB60 mencipta medan magnet sekunder dengan melambatkan arus dalam belitan tambahan.

Aplikasi untuk model khusus ini adalah luas kerana reka bentuknya yang mantap. Contoh biasa termasuk:

• Pam air (pengairan domestik dan industri).
• Mesin basuh dan pengering putaran.
• Pemampat udara kecil.
• Mesin basuh pinggan mangkuk dan pelupusan sampah.
• Kipas lantai berkelajuan tinggi.

Spesifikasi Teknikal dan Perbandingan Data

Apabila menggantikan a Kapasitor CBB60 , hanya mengetahui kod model tidak mencukupi. Anda mesti sepadan dengan penilaian elektrik yang dicetak pada label. Menggunakan kapasitor dengan voltan yang salah atau penarafan mikrofarad (µF) boleh membawa kepada keletihan motor atau letupan kapasitor.

Cara Mengenalpasti Kapasitor CBB60 Yang Gagal

Kerana a Kapasitor CBB60 ialah kapasitor larian, kegagalannya selalunya mengakibatkan motor menjadi lembap, bising, atau gagal dihidupkan di bawah beban. Tidak seperti komponen elektronik yang mungkin tidak menunjukkan tanda-tanda luar, kapasitor filem sering gagal dalam cara yang boleh dilihat.

Bendera Merah Visual dan Boleh Didengar

Jika anda mengesyaki perkakas anda gagal, cari petunjuk berikut yang berkaitan dengan kapasitor:

• Selongsong silinder ialah membonjol atau "berkembang cendawan" di bahagian atas atau bawah. Ini menunjukkan tekanan gas dalaman daripada kegagalan elektrik.
• Sisa berminyak atau melekit bocor dari terminal. Walaupun kapasitor CBB60 selalunya "kering" (diisi dengan resin), sesetengah varian mengandungi minyak yang boleh bocor di bawah haba yang melampau.
• Motor berdengung kuat tetapi tidak berputar. Jika anda memberi motor dorongan manual dan ia mula berputar, kapasitor berkemungkinan mati.
• "tersandung" pemutus litar atau perlindungan beban terma yang kerap pada motor.

Amalan Keselamatan dan Penyelenggaraan

Mengendalikan mana-mana Kapasitor CBB60 memerlukan pematuhan ketat terhadap protokol keselamatan. Kapasitor menyimpan elektrik walaupun selepas punca kuasa telah diputuskan. Sebelum menyentuh terminal CBB60, anda mesti melepaskannya dengan menggunakan perintang watt tinggi atau alat nyahcas khusus merentasi terminal. Hanya memendekkan terminal dengan pemutar skru boleh menyebabkan denyar arka dan merosakkan kerajang dalaman kapasitor.

Apabila menggantikan unit, pastikan CBB60 baharu mempunyai penarafan mikrofarad yang sama (cth., 40µF ) dan kadaran voltan yang sama atau lebih tinggi daripada yang asal (cth., jika yang asal ialah 400VAC, unit 450VAC ialah peningkatan yang selamat). Jangan sekali-kali menggunakan penarafan voltan yang lebih rendah, kerana ia akan membawa kepada kegagalan serta-merta.
