Memahami Spesifikasi & Aplikasi Kapasitor C65R dan CBB65

Gambaran Keseluruhan Langsung dan Kesimpulan Fungsian

The kapasitor c65r dan lebih luas kapasitor cbb65 keluarga berfungsi sebagai komponen penting dalam kejuruteraan elektrik moden, terutamanya bertindak sebagai kapasitor larian motor untuk aplikasi arus ulang alik (AC) permintaan tinggi. Dari segi struktur, komponen ini menyediakan anjakan fasa berterusan yang diperlukan untuk memastikan motor aruhan satu fasa berjalan lancar dalam sistem pemanasan, pengudaraan, penyaman udara (HVAC) dan pengepaman industri. Kesimpulan operasi langsung ialah pemilihan antara model standard dan variasi C65R tugas berat bergantung sepenuhnya pada toleransi kapasitans mikrofarad (µF), voltan puncak sehingga 450V AC, dan suhu persekitaran yang melampau. Memilih kapasitor larian yang dipadankan dengan tepat menghalang motor terlalu panas, mengurangkan penggunaan tenaga dan memanjangkan jangka hayat operasi pemampat atau motor kipas yang disokongnya.

Menyahkod Tatanama Teknikal Kapasitor CBB65 dan C65R

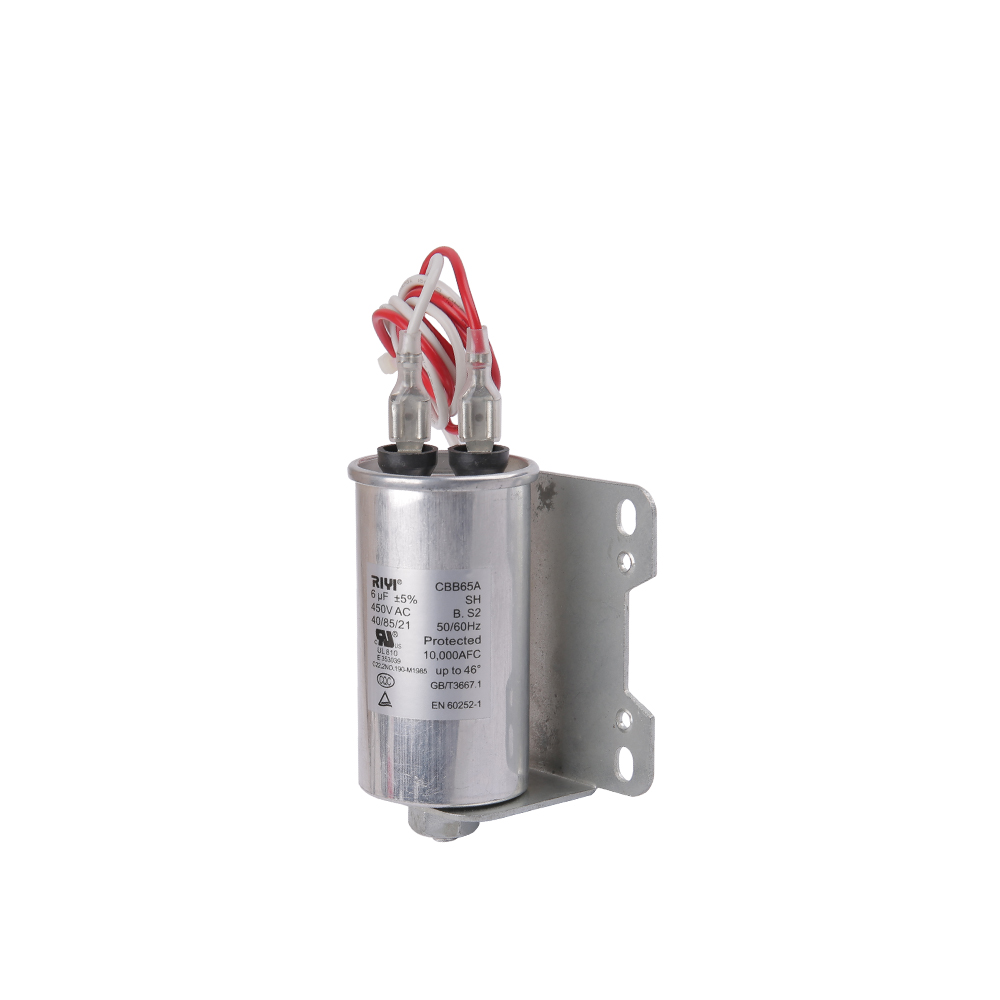

Memahami penetapan komponen ini memerlukan pemecahan konvensyen penamaan industri. Istilah CBB65 mewakili jenis tertentu kapasitor filem polipropilena berlogam. Dalam piawaian pengekodan antarabangsa, huruf C bermaksud kapasitor, B pertama menandakan bahan dielektrik polipropilena, dan B kedua menandakan bahawa ia menggunakan reka bentuk lapisan filem. Akhiran berangka 65 ialah penunjuk piawai industri untuk struktur keselamatan bervoltan tinggi, berisi minyak dan anti letupan.

Penamaan kapasitor c65r selalunya menunjuk kepada barisan produk pengilang tertentu atau reka bentuk diperkukuh yang dioptimumkan untuk aplikasi kebolehpercayaan tinggi, yang kerap disepadukan ke dalam unit pemeluwap kediaman premium. "R" kerap menyerlahkan geometri fizikal bulat atau metrik pembinaan tugas berat yang dipertingkatkan yang disesuaikan untuk persekitaran operasi yang ketat. Kapasitor ini menggunakan lapisan aluminium yang sangat nipis atau aloi zink-aluminium yang didepositkan dengan vakum pada tapak filem polipropilena untuk menyimpan dan membebaskan tenaga elektrik dengan cekap.

Spesifikasi Teknikal Teras dan Matriks Prestasi

Apabila menilai kapasitor cbb65 atau setara C65R khusus, jurutera menilai parameter elektrik tertentu untuk memastikan keserasian sistem. Penarafan utama termasuk kapasitans nominal, kapasiti voltan, keserasian frekuensi dan ambang toleransi suhu.

Jadual 1: Perbandingan spesifikasi teknikal antara polimer standard dan peranti siri C65R teguh.
Metrik Parameter	Julat standard CBB65	Prestasi C65R Premium
Voltan Terkadar (VAC)	370V hingga 440V AC	Sehingga 450V AC
Julat Kapasitans (µF)	15 µF hingga 80 µF	Nilai Dwi dan Tunggal sehingga 100 µF
Toleransi Kapasitans	tambah atau tolak 5 peratus	tambah atau tolak 5 peratus stable
Kelas Suhu	-40 darjah hingga 70 darjah C	-40 darjah hingga 85 darjah C
Faktor Pelesapan	kurang daripada 0.002 pada 50Hz	kurang daripada 0.0015 dipertingkatkan

Aplikasi Dwi Jalanan lwn Rangka Kerja Sistem Nilai Tunggal

Dalam sistem kondenser penghawa dingin biasa, hartanah dalam kotak kawalan elektrik adalah sangat terhad. Had ini membawa kepada pembangunan reka bentuk dwi-lari, yang banyak ditemui dalam kapasitor cbb65 pilihan. Unit satu nilai mempunyai dua terminal dan menyokong satu motor, seperti peniup relau khusus atau kipas ekzos industri.

Sebaliknya, konfigurasi dwi-lari menempatkan dua kapasitor berbeza di dalam kanister logam tunggal yang berkongsi laluan neutral dalaman yang sama. Reka bentuk ini mudah dikenal pasti oleh tiga terminal atas yang dilabel dengan jelas:

Terminal HERM: Ini bersambung terus ke belitan motor pemampat hermetik, memberikan anjakan fasa berkapasiti tinggi yang diperlukan, biasanya antara 35 µF hingga 60 µF.
Terminal KIPAS: Ini laluan terus ke belitan motor kipas pemeluwap luar, memerlukan penarafan kapasitans yang lebih rendah, biasanya antara 3 µF dan 10 µF.
Terminal COM: Terminal biasa berfungsi sebagai kaki kembali yang menyambung terus ke penyentuh talian kuasa utama masuk.

Menurut data lapangan yang diterbitkan oleh Manual Latihan Kecemerlangan HVAC, lebih lapan puluh peratus penghawa dingin sistem pemisah kediaman moden menggunakan konfigurasi dwi-lari untuk menjimatkan ruang dan mengurangkan kiraan komponen semasa pemasangan pembuatan.

Mekanik Penyembuhan Diri Dalaman dan Ciri Keselamatan Struktur

Fenomena Penyembuhan Diri

Salah satu faedah struktur utama moden kapasitor c65r adalah keupayaan penyembuhan diri yang wujud. Apabila lonjakan voltan setempat atau kerosakan dielektrik berlaku disebabkan oleh haba operasi yang berlebihan, arka elektrik seminit menusuk lapisan filem polipropilena ultra nipis. Oleh kerana salutan logam adalah sangat nipis, haba yang dihasilkan oleh arka mikro mengewapkan filem logam yang mengelilingi titik tusukan serta-merta. Pengewapan ini mengeluarkan litar pintas, membolehkan peranti terus berjalan tanpa gangguan dengan kehilangan yang boleh diabaikan dalam jumlah keluaran mikrofarad.

Perlindungan Pengganggu Sensitif Tekanan

Apabila kerosakan dalaman yang teruk membawa kepada penjanaan gas daripada penguraian minyak, mekanisme keselamatan bersepadu melindungi sistem. Kapasitor ini mempunyai penyalah sensitif tekanan dalaman. Apabila tekanan terbentuk dalam perumah aluminium lancar, penutup atas mengembang ke luar sedikit. Pengembangan fizikal ini memutuskan wayar sambungan dalaman yang dipasang terus pada terminal, mengasingkan sepenuhnya komponen yang gagal sebelum selongsong luar boleh pecah atau bocor minyak ke kawalan elektrik yang sensitif.

Ujian Diagnostik Langkah demi Langkah dan Pengesahan Multimeter

Apabila unit HVAC luar gagal disambungkan, menghasilkan bunyi dengung yang berbeza yang datang dari pemampat, juruteknik mesti melakukan diagnosis fizikal dan elektrik. Proses ini memerlukan pelaksanaan yang tepat untuk mengesahkan integriti operasi komponen.

Fasa 1: Pengasingan Selamat dan Pemeriksaan Visual

Sebelum menyentuh mana-mana komponen dalaman, juruteknik mesti memutuskan sambungan gelung cabut kuasa perkhidmatan utama. Mereka menggunakan perintang untuk mengeluarkan dengan selamat sebarang cas elektrik yang disimpan di seluruh gabungan terminal. Pemeriksaan fizikal berikut: jika penutup atas kelihatan berkubah atau bengkak, pencelah tekanan dalaman telah tersandung, memerlukan penggantian segera. Kebocoran minyak di sekeliling pengedap terminal juga mengesahkan kegagalan struktur.

Fasa 2: Pengukuran dan Penilaian Mikrofarad

Juruteknik menanggalkan abah-abah pendawaian dan menukar multimeter digital kepada tetapan kapasitansi (ditandakan dengan simbol mikrofarad). Prosedur ujian mengikut laluan yang ketat:

Letakkan satu probe pada terminal COM dan petunjuk kedua terus pada terminal HERM. Bandingkan bacaan keluar terus dengan nilai label yang dinilai.
Alihkan petunjuk kedua ke terminal FAN untuk mengesahkan nilai litar kipas yang lebih rendah secara bebas.
Jika unit berkadar 45 tambah 5 µF dibaca di bawah 42.75 µF pada litar HERM, motor akan mengalami kehilangan gelincir, memerlukan penggantian.

Memilih Komponen Penggantian yang Betul

Apabila mendapatkan penggantian yang serupa atau dinaik taraf untuk yang gagal kapasitor c65r , garis panduan keserasian khusus menghalang kerosakan peralatan. Ia adalah peraturan industri bahawa seorang juruteknik boleh meningkatkan penarafan voltan operasi tetapi tidak boleh menurunkannya. Sebagai contoh, model berkadar 440V boleh menggantikan model berkadar 370V dengan selamat kerana lapisan dielektriknya yang lebih tebal mengendalikan tekanan elektrik yang lebih tinggi. Walau bagaimanapun, memasang model 370V ke dalam litar 440V menyebabkan kerosakan dielektrik yang cepat dan kegagalan pramatang.

Sebaliknya, nilai mikrofarad mesti sepadan dengan spesifikasi reka bentuk peralatan dengan tepat. Memasang kapasitor bersaiz tidak betul, seperti unit 55 µF ke dalam litar yang direka untuk motor 45 µF, menganjakkan sudut fasa terlalu jauh ke hadapan. Ini meningkatkan jumlah tarikan arus dalam belitan tambahan, menyebabkan kegagalan penebat belitan motor dari semasa ke semasa.
