Saiz Kapasitor Diterangkan: Panduan Dimensi & Penarafan Kapasitor CBB60

Jawapan pantas: saiz kapasitor ditakrifkan oleh tiga angka berpaut — kemuatan dalam mikrofarad (uF), penarafan voltan dalam VAC, dan dimensi kes fizikal (diameter dan ketinggian dalam mm). A Kapasitor CBB60 ialah kapasitor larian filem polipropilena berlogam yang dibina khusus untuk motor AC fasa tunggal, dan saiz fizikalnya berkembang mengikut kadar mikrofaradnya kerana lebih banyak kapasiti memerlukan lebih banyak filem luka dalam gaya pembinaan yang sama. Memadankan saiz kapasitor yang betul kepada motor bukan pilihan — unit bersaiz besar atau kecil memendekkan hayat motor, meningkatkan arus larian dan meningkatkan risiko kegagalan kapasitor pramatang.

Perkara yang Menentukan Saiz Kapasitor dalam Amalan

Apabila juruteknik bercakap tentang "saiz kapasitor," mereka biasanya merujuk kepada dua idea yang berasingan tetapi bersambung serentak: saiz elektrik (kapasiti dan voltan) dan saiz fizikal (diameter dan ketinggian tin yang perlu dimuatkan di dalam kotak terminal motor, perumah pemampat atau penutup kipas). Kedua-duanya sama penting. Kapasitor dengan nilai mikrofarad yang betul tetapi dimensi kes yang salah tidak sesuai dengan ruang yang ada, manakala kapasitor yang sesuai secara fizikal tetapi membawa kapasitansi yang salah tidak akan menjalankan motor dengan betul.

Kapasitan untuk tugas larian motor hampir selalu dinyatakan dalam mikrofarad, ditulis sebagai uF atau MFD, dan nilai tipikal untuk peralatan kediaman dan komersial ringan berada di antara 1.5 uF dan 100 uF . Pemampat, pam dan peniup industri yang lebih besar boleh memerlukan kapasitor dwi-lari yang menggabungkan dua nilai dalam satu tin, seperti 35/5 uF atau 45/7.5 uF, di mana nombor yang lebih besar berfungsi untuk pemampat dan nombor yang lebih kecil berfungsi untuk motor kipas pemeluwap.

Penarafan voltan ialah separuh kedua daripada persamaan saiz. Penarafan biasa untuk kapasitor larian motor ialah 250VAC, 370VAC dan 440VAC. Kapasitor 370V atau 440V secara amnya boleh menggantikan kedudukan 250V kerana penarafan voltan yang lebih tinggi memberikan margin keselamatan tambahan, tetapi penggantian terbalik tidak boleh diterima dan akan membawa kepada kerosakan dielektrik di bawah turun naik voltan talian biasa.

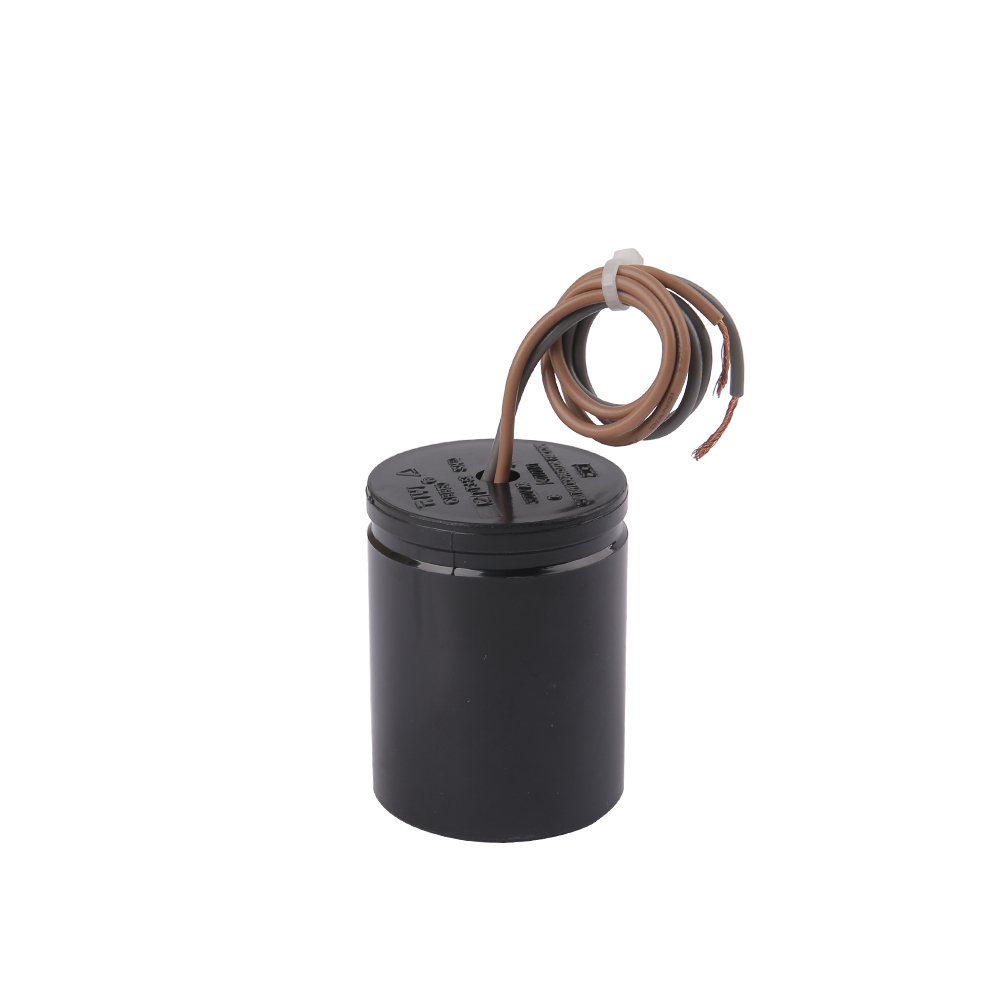

Kapasitor CBB60 Pembinaan dan Mengapa Saiznya Berskala Dengan Kapasitan

Penamaan CBB60 merujuk kepada keluarga kapasitor filem polipropilena berlogam yang ditempatkan di dalam tin aluminium bulat atau berbalut plastik, biasanya disiapkan dalam warna hitam atau kelabu dengan filem dielektrik penyembuhan sendiri. Gaya pembinaan ini merupakan pilihan yang dominan di seluruh dunia untuk aplikasi larian motor AC termasuk penghawa dingin, mesin basuh, pam air, kipas ekzos dan kipas siling, sebahagian besarnya kerana filem polipropilena menawarkan kehilangan dielektrik yang rendah, tingkah laku penyembuhan diri yang baik selepas lonjakan voltan kecil, dan kapasitansi stabil merentas julat suhu yang luas.

Di dalam a Kapasitor CBB60 , kemuatan dicipta dengan menggulung lapisan nipis filem polipropilena berlogam ke dalam gulungan yang ketat. Meningkatkan nilai mikrofarad bermakna menambah lebih banyak kawasan filem, yang secara fizikal bermaksud sama ada gulungan yang lebih luas (tin diameter lebih besar) atau gulungan yang lebih tinggi (tin lebih tinggi), atau kedua-duanya. Ini adalah sebab kejuruteraan langsung bahawa saiz kapasitor meningkat secara berterusan apabila kapasitansi meningkat dalam keluarga CBB60 — unit 1.5 uF boleh disimpan dalam tin sekecil 25mm diameter dengan ketinggian 45mm, manakala unit 100 uF dalam keluarga yang sama biasanya memerlukan tin sekitar 50mm diameter dengan ketinggian 100mm atau lebih.

Pilihan Bentuk Kes

Kapasitor CBB60 dihasilkan dalam kedua-dua gaya kes bulat (silinder) dan bujur. Badan bujur dibangunkan khusus untuk memuatkan ruang sempit di dalam kotak terminal pemampat dan panel unit pemeluwapan atas bumbung di mana tin bulat dengan kapasiti yang sama tidak akan membersihkan kepingan logam di sekelilingnya. Unit bujur membawa penarafan elektrik yang sama dengan rakan sejawatan bulat mereka pada kapasitans dan voltan tertentu, tetapi jejaknya diukur secara berbeza — lebar mengikut ketebalan mengikut ketinggian, bukannya diameter mengikut ketinggian.

Saiz Kapasitor CBB60 Biasa mengikut Kapasitans dan Voltan

Jadual di bawah menyenaraikan dimensi biasa CBB60 kotak bulat pada 450VAC, rating voltan yang paling banyak diisi untuk kapasitor larian motor gaya bulat yang dijual kepada aplikasi kipas, pam dan pemampat kecil. Dimensi sebenar berbeza sedikit antara pengeluar dengan beberapa milimeter, jadi kelegaan pelekap fizikal hendaklah sentiasa diperiksa pada lembaran data pembekal tertentu sebelum membuat pesanan dalam jumlah.

Dimensi kapasitor CBB60 bulat biasa, penilaian 450VAC, berdasarkan data katalog industri biasa
Kapasitansi (uF) Diameter (mm) Tinggi (mm) Penggunaan Biasa
2.5 25 45 Kipas siling, kipas meja
6 30 50 Kipas ekzos, pam air kecil
15 35 65 Motor mesin basuh
25 40 70 Kipas pemeluwap AC belah
50 45 85 Pam telaga air, pemampat kecil
100 50 105 Peniup industri, motor pam besar

Membaca Label Kapasitor dengan Betul

Setiap kapasitor larian motor yang dihasilkan dengan betul mencetak empat maklumat terus pada tin: kapasitansi dalam uF, penarafan voltan dalam VAC, julat suhu operasi dan tanda keselamatan/agensi. Pada unit CBB60 label biasanya membaca sesuatu yang hampir dengan "35uF 450VAC 50/60Hz" diikuti dengan kod suhu seperti -25C hingga 70C atau -40C hingga 85C. Membaca ini dengan betul sebelum membeli menghalang dua ralat medan yang paling biasa: membeli kapasitansi yang salah untuk motor yang disambungkan, dan membeli penarafan voltan yang terlalu rendah untuk bekalan.

Kod Toleransi

Kebanyakan kapasitor CBB60 membawa toleransi tambah atau tolak 5 peratus, ditandakan dengan huruf J, walaupun sesetengah garis ekonomi menggunakan tambah atau tolak 10 peratus, bertanda K. Kapasitor yang telah hanyut lebih daripada 10 peratus di bawah penarafan cetakannya biasanya dianggap telah gagal dan harus diganti dan bukannya digunakan semula, kerana kemuatan berkesan bersaiz kecil menyebabkan motor tersambung dan berjalan lebih tinggi.

Cara Memilih Saiz Kapasitor Yang Tepat untuk Motor

Memilih saiz kapasitor bermula dengan papan nama motor, bukan dengan kapasitor lama, kerana kapasitor yang dipasang sebelum ini mungkin telah menjadi pengganti yang salah. Nilai mikrofarad papan nama, apabila ada, hendaklah dipadankan dalam toleransi yang dinyatakan. Apabila papan nama tidak menyenaraikan nilai kapasitor, seperti biasa pada motor kipas dan pam generik, saiz mengikut kuasa kuda dan voltan motor menggunakan julat rujukan standard yang dibina daripada data medan berpuluh-puluh tahun.

  1. Sahkan voltan bekalan dan kuasa kuda motor daripada papan nama.
  2. Padankan kapasiti menggunakan carta kuasa kuda-ke-mikrofarad pengeluar, atau nilai yang dicetak pada unit yang gagal jika ia sepadan dengan spesifikasi asal motor.
  3. Pilih penarafan voltan yang sama atau lebih tinggi daripada yang asal, tidak pernah lebih rendah.
  4. Periksa kelegaan fizikal dalam kotak terminal atau pendakap pelekap sebelum memuktamadkan saiz sarung.
  5. Sahkan jenis terminal — tab spade sambung cepat berbanding terminal skru — sepadan dengan abah-abah pendawaian sedia ada.

Garis panduan medan yang digunakan secara meluas untuk motor fasa tunggal adalah kira-kira 1 uF untuk setiap 25 hingga 35 watt output motor pada bekalan 230V, walaupun angka ini berubah dengan reka bentuk motor dan harus sentiasa dianggap sebagai anggaran permulaan dan bukannya pengganti untuk nilai yang dinyatakan oleh pengeluar.

Saiz Kapasitor Dwi-Larian untuk Gabungan Pemampat dan Kipas

Penyaman udara pusat dan unit pemeluwapan pam haba kerap menggunakan kapasitor dwi-lari tunggal untuk melayani kedua-dua pemampat dan motor kipas luar dari satu tin. Unit ini mempunyai tiga terminal bertanda C (biasa), HERM (pemampat/hermetik), dan KIPAS, dan dilabelkan dengan dua nilai kemuatan, contohnya 40/5 uF atau 55/7.5 uF. Angka yang lebih besar sentiasa sepadan dengan litar pemampat dan angka yang lebih kecil dengan litar kipas; membalikkan sambungan tidak merosakkan kapasitor tetapi akan menghalang salah satu motor daripada dimulakan dengan betul.

Gandingan saiz kapasitor dwi-lari biasa untuk unit pemeluwapan kediaman, dwi-kadar 370/440VAC
Pemampat (uF) Kipas (uF) lebih kurang Diameter Sarung (mm) lebih kurang Tinggi Sarung (mm)
25 3 45 75
35 5 50 85
45 7.5 50 95
55 7.5 55 100

Gaya Pemasangan dan Konfigurasi Terminal

Di luar diameter dan ketinggian tin, pemilihan saiz kapasitor juga melibatkan keserasian perkakasan pemasangan. Kapasitor CBB60 dihantar dengan beberapa gaya pelekap, dan gaya pelekap yang tidak sepadan dengan pendakap yang tersedia adalah salah satu punca aduan pemulangan medan yang lebih biasa walaupun semasa penarafan elektrik adalah betul.

  • Lekapan stud: stud berulir pada tapak, biasanya 8mm atau 10mm, muat ke dalam pendakap logam dan diikat dengan nat — biasa pada unit pemeluwapan atas bumbung dan luar yang terdedah kepada getaran.
  • Lekapan tali: pengapit jalur logam di sekeliling badan tin — biasa pada kipas dan motor pam yang lebih kecil dengan ruang dalaman yang terhad.
  • Terminal plumbum atau spade terbang: tab sambung cepat pada bahagian atas tin untuk sambungan wayar tekan terus, standard pada kebanyakan unit CBB60 padat.
  • Terminal skru: ditemui pada unit industri berkapasiti lebih tinggi di mana tolok wayar lebih besar dan tab tekan tidak mencukupi untuk arus yang terlibat.

Suhu, Arus Riak dan Hayat Perkhidmatan

Saiz kapasitor dan jangka hayat disambungkan melalui haba. Setiap mikrofarad filem menjana sejumlah kecil kehilangan dalaman di bawah arus riak AC, dan kehilangan itu mesti dilesapkan melalui permukaan tin. Kapasitor yang bersaiz kecil untuk penggunaannya berjalan pada ketumpatan arus riak relatif yang lebih tinggi dan usia lebih cepat, manakala unit bersaiz betul menyebarkan beban haba yang sama merentasi lebih banyak kawasan permukaan filem dan bertahan lebih lama dalam keadaan tugas yang sama.

Data ujian pengilang biasanya menilai kapasitor CBB60 untuk 2,000 hingga 3,000 jam operasi berterusan pada suhu terkadar maksimum, dengan hayat perkhidmatan dunia sebenar dilanjutkan kepada 8 hingga 15 tahun dalam kitaran tugas kediaman biasa di mana kapasitor tidak ditenagakan secara berterusan pada arus riak penuh. Suhu ambien mempunyai kesan luar biasa: untuk setiap kenaikan 10C melebihi nilai maksimum, jangkaan hayat kapasitor lazimnya dianggarkan akan jatuh kira-kira separuh, itulah sebabnya mengapa kapasitor unit pemeluwapan luar yang dipasang di bawah sinar matahari terus cenderung gagal lebih awal daripada unit dalaman dengan saiz dan penarafan yang sama.

Menandatangani Saiz Kapasitor Tersalah Dipilih

Kapasitor yang saiznya salah untuk motornya jarang gagal secara senyap. Gejala di bawah biasanya muncul dalam beberapa hari hingga beberapa minggu selepas penggantian yang salah dipasang.

Gejala medan biasa dikaitkan dengan saiz kapasitor yang salah
simptom Kemungkinan Ralat Saiz
Motor berdengung tetapi tidak dihidupkan Kapasitansi terlalu rendah untuk motor
Motor berjalan panas, tarikan amp yang lebih tinggi Kapasitan terlalu tinggi untuk motor
Boleh membonjol atau keluar dalam beberapa minggu Penarafan voltan terlalu rendah untuk bekalan
Gangguan berulang kali tersandung pada permulaan Pemisahan dwi-lari yang salah antara nilai pemampat dan kipas

Soalan Lazim

Bolehkah saya menggunakan kapasitor CBB60 dengan penarafan mikrofarad lebih tinggi sedikit daripada yang asal?

Peningkatan kecil, secara amnya dalam lingkungan tambah atau tolak 5 hingga 10 peratus jalur toleransi yang telah dibina ke dalam kebanyakan unit, boleh diterima. Melangkah secara bermakna di atas julat itu meningkatkan arus larian dan haba motor, dan tidak disyorkan walaupun motor masih boleh dihidupkan.

Adakah bekas fizikal yang lebih besar sentiasa mempunyai nilai mikrofarad yang lebih tinggi?

Secara amnya ya dalam barisan produk dan penarafan voltan pengeluar yang sama, kerana lebih banyak filem diperlukan untuk lebih kapasiti. Walau bagaimanapun, saiz kes juga berubah dengan penarafan voltan dan dengan ketumpatan penggulungan dalaman pengeluar yang berbeza, jadi dua kapasitor dengan nilai mikrofarad yang sama daripada pembekal yang berbeza boleh mempunyai dimensi tin yang berbeza dengan ketara.

Apakah yang berlaku jika sarung terlalu besar untuk memuatkan pendakap pelekap asal?

Kapasitor CBB60 sarung bujur dengan penarafan elektrik yang sama biasanya tersedia sebagai pengganti langsung di mana tin bulat tidak muat secara fizikal, dan pemasangan jauh kapasitor dengan petunjuk lanjutan di luar pendakap asal juga merupakan amalan medan yang diterima dengan syarat petunjuk itu ditebat dan diamankan dengan betul.

Adakah kapasitor CBB60 perlu dinyahcas sebelum dikendalikan?

ya. Kapasitor larian boleh mengekalkan cas tersimpan selepas litar motor dimatikan, dan ia harus dilepaskan merentasi terminalnya dengan alat perintang bertebat sebelum ia diputuskan atau dikeluarkan daripada pendakap.

Mengapakah dua kapasitor dengan penarafan uF yang sama kadangkala mempunyai berat yang berbeza?

Perbezaan berat biasanya datang daripada bahan tin — aluminium berbanding perumah berisi resin yang lebih ringan — dan daripada ketumpatan lilitan filem. Berat sahaja bukanlah penunjuk prestasi elektrik yang boleh dipercayai dan tidak boleh digunakan untuk menilai kualiti kapasitor.

Mengapa Filem Polipropilena Menjadi Piawaian untuk Kapasitor CBB60

Sebelum filem polipropilena tersedia secara meluas pada kos yang rendah, tugas kendalian motor kerap dilayan oleh kapasitor dielektrik kertas atau berisi minyak. Reka bentuk tersebut membawa kelemahan sebenar: dielektrik kertas menyerap lembapan dari semasa ke semasa, yang menaikkan arus bocor dan akhirnya menyebabkan pelarian haba di dalam tin, manakala unit yang diisi minyak adalah lebih berat, lebih mahal untuk dikeluarkan pada skala, dan menimbulkan risiko kebocoran jika pengedap itu rosak. Filem polipropilena berlogam menyelesaikan kebanyakan masalah ini sekaligus dengan menawarkan dielektrik yang secara semula jadi tahan terhadap penyerapan lembapan, stabil secara mekanikal merentasi ayunan suhu yang luas, dan penyembuhan sendiri selepas kerosakan dielektrik setempat.

Tingkah laku penyembuhan diri patut diberi perhatian khusus kerana ia secara langsung mempengaruhi berapa lama saiz kapasitor tertentu kekal dalam toleransi terkadarnya. Apabila titik lemah mikroskopik dalam filem mengalami lonjakan voltan seketika, lapisan logam terwap yang sangat nipis mengelilingi titik itu terbakar dalam kejadian kecil yang terkandung, mengasingkan kerosakan tanpa mengurangkan jumlah kapasiti belitan secara material. Kapasitor yang dibina di atas kertas atau dielektrik minyak standard tidak mempunyai sifat ini, jadi kerosakan pada kapasitor gaya lama lebih berkemungkinan meningkat kepada litar pintas penuh dan bukannya peristiwa setempat kecil. Ini adalah salah satu sebab asas pembinaan gaya CBB60 menggantikan jenis dielektrik lama di hampir setiap aplikasi yang dikendalikan oleh motor dari tahun 1990-an dan seterusnya.

Ketebalan Metalisasi dan Hubungannya dengan Saiz Kapasitor

Ketebalan lapisan berlogam yang didepositkan pada filem polipropilena adalah pembolehubah yang ditala secara sengaja oleh pengeluar. Lapisan metalisasi yang lebih nipis meningkatkan tingkah laku penyembuhan diri kerana kurang tenaga diperlukan untuk mengewapkan titik ralat, tetapi ia juga meningkatkan rintangan siri setara penggulungan, yang seterusnya meningkatkan pemanasan dalaman di bawah arus riak. Lapisan metalisasi yang lebih tebal merendahkan rintangan dan pemanasan tetapi menjadikan peristiwa penyembuhan diri kurang terkawal. Pengeluar CBB60 yang bereputasi mengimbangi pertukaran ini terhadap voltan sasaran dan penarafan kapasitans untuk setiap saiz kes tertentu, yang merupakan sebahagian daripada sebab saiz kapasitor tidak boleh dianggap sebagai pengiraan geometri semata-mata — spesifikasi filem dalaman untuk unit 370V bukan sekadar versi yang dikecilkan bagi unit 450V pada kapasitans yang sama.

CBB60 Berbanding Dengan Keluarga Kapasitor Filem Berkaitan

Penamaan CBB meliputi keluarga yang lebih luas bagi kapasitor polipropilena berlogam, dan pembeli yang menyumber komponen untuk aplikasi motor kadangkala menghadapi keluarga bahagian bersebelahan yang kelihatan serupa tetapi direka bentuk untuk tugas yang berbeza. Memahami perbezaan ini menghalang saiz atau ketidakpadanan aplikasi di bawah rantaian bekalan.

Perbandingan kapasitor filem keluarga CBB yang biasa digunakan dalam litar motor dan perkakas
taip Kes Biasa Tugas Utama Julat Kapasitans Biasa
CBB60 Tin aluminium bulat atau bujur Larian motor berterusan 1.5 hingga 100 uF
CBB61 Blok resin segi empat tepat
