Kapasitor CBB60 untuk Pam Air: Panduan Pemilihan & Penggantian

Ya - a Kapasitor CBB60 bukan sahaja serasi dengan pam air; ia direka khusus untuk mereka. Kapasitor larian ini ialah pilihan standard untuk motor pam air AC fasa tunggal yang terdapat dalam sistem telaga kediaman, pam kolam, peralatan pengairan dan pam jet. Tanpa CBB60 yang berfungsi, kebanyakan motor ini tidak dapat menjana anjakan fasa yang diperlukan untuk memulakan atau mengekalkan putaran yang cekap. Jika pam anda berdengung tetapi tidak dihidupkan, panas, pemutus tersandung, atau hanya mati semasa ketibaan, kapasitor larian CBB60 yang gagal adalah salah satu komponen pertama yang diuji dan diganti.

Apa Itu a Kapasitor CBB60 dan Mengapa Ia Penting untuk Pam

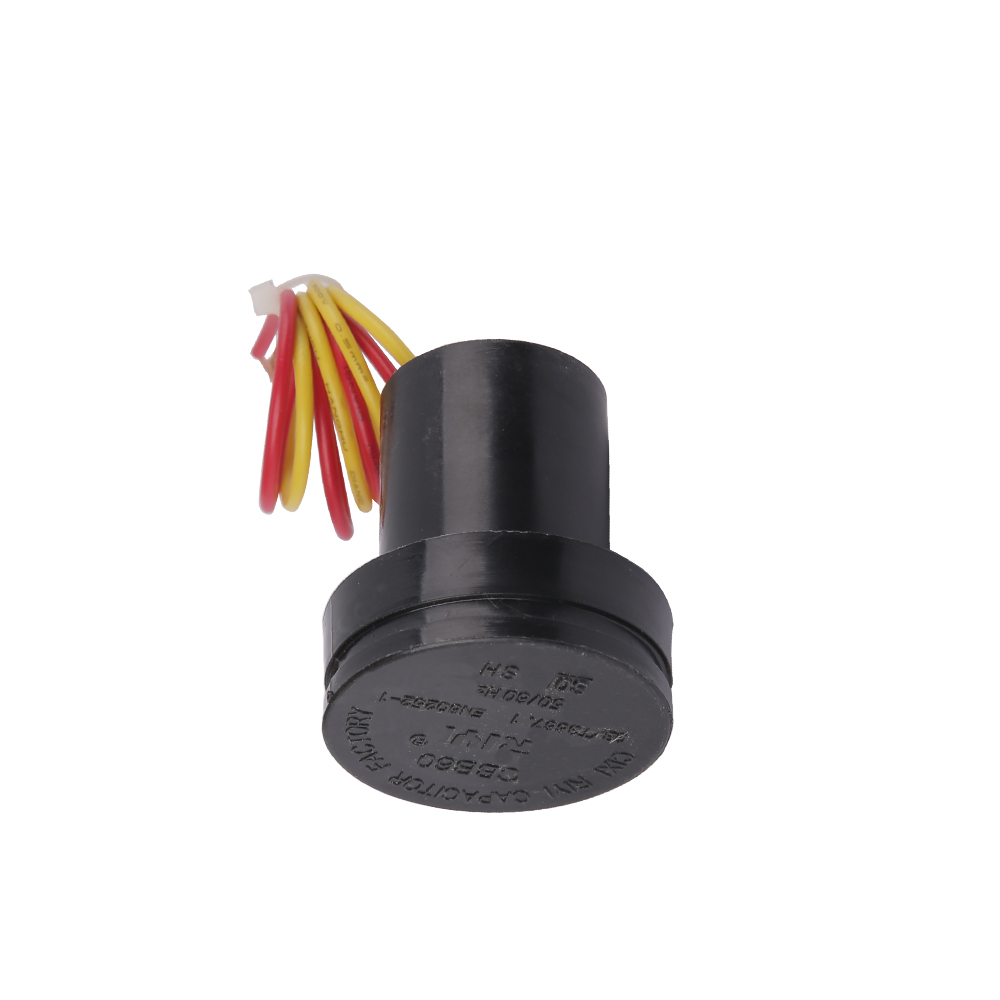

Kapasitor CBB60 ialah kapasitor filem polipropilena berlogam yang ditempatkan dalam selongsong plastik silinder, dinilai untuk operasi motor AC. Penamaan "CBB60" mengikut sistem pengelasan standard kebangsaan China (GB/T 3667), di mana "C" bermaksud kapasitor, "B" kedua menunjukkan dielektrik filem polipropilena, "B" ketiga menandakan pembinaan berlogam, dan "60" merujuk kepada standard siri untuk kapasitor motor AC.

Dalam motor aruhan satu fasa - yang digunakan oleh kebanyakan pam air isi rumah - stator hanya mempunyai satu belitan utama. Ini mencipta medan magnet yang berdenyut, bukan yang berputar. Tanpa anjakan fasa, pemutar tidak dapat menentukan arah mana untuk berputar dan mempunyai tork permulaan sifar. Kapasitor larian CBB60 disambungkan secara bersiri dengan belitan tambahan (permulaan) dan mencipta perbezaan fasa elektrik 90 darjah yang diperlukan antara kedua-dua belitan. Perbezaan fasa ini menghasilkan medan magnet berputar yang menyebabkan pemutar berputar dalam arah yang pasti dan mengekalkan operasi lancar di bawah beban.

Tidak seperti kapasitor permulaan (yang bersifat elektrolitik dan hanya digunakan sebentar semasa permulaan), CBB60 kekal bertenaga secara berterusan semasa operasi. Ini bermakna ia mesti menahan voltan terkadar penuh dan arus riak AC untuk tempoh yang lama — kadangkala berjam-jam atau berhari-hari — tanpa merendahkan. Dielektrik filem polipropilena menjadikannya mungkin, menawarkan faktor pelesapan yang lebih rendah, rintangan penebat yang lebih tinggi, dan kestabilan haba yang jauh lebih unggul berbanding dengan alternatif elektrolitik.

Spesifikasi Elektrik Utama Mesti Anda Padankan

Memilih kapasitor yang salah untuk motor pam air bukan sahaja tidak cekap - ia boleh membakar belitan motor atau menyebabkan kapasitor itu sendiri gagal secara besar-besaran. Berikut ialah spesifikasi yang paling penting:

Nilai Kapasitansi (µF)

Ini adalah spesifikasi yang paling kritikal. Nilai biasa yang digunakan dalam aplikasi pam air terdiri daripada 6µF hingga 100µF , dengan nilai yang paling kerap ditemui ialah 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF dan 40µF. Nilai yang betul ditentukan oleh pengeluar motor berdasarkan impedans belitan, kiraan kutub dan arus undian. Sentiasa padankan nilai asal dengan tepat — menggunakan kapasitor yang 20% ​​lebih tinggi atau lebih rendah daripada yang ditentukan boleh menyebabkan terlalu panas, tork berkurangan atau kelajuan berayun.

Toleransi biasanya ±5% untuk unit CBB60 yang berkualiti. Elakkan sebarang kapasitor yang menuntut ±10% atau toleransi yang lebih tinggi dalam aplikasi motor ketepatan.

Penilaian Voltan (VAC)

Kapasitor CBB60 standard untuk pam air dinilai pada 250VAC atau 450VAC . Untuk sistem fasa tunggal 120V, penarafan 250VAC adalah minimum, tetapi 450VAC diutamakan untuk margin. Untuk sistem 220V–240V, gunakan unit berkadar 450VAC sahaja. Jangan sekali-kali menggantikan kapasitor berkadar voltan yang lebih rendah, walaupun buat sementara waktu — dielektrik boleh tercucuk dalam milisaat, menyebabkan litar pintas.

Kekerapan (Hz)

Kebanyakan kapasitor CBB60 dinilai untuk 50Hz atau 60Hz, atau kedua-duanya. Pam Amerika Utara berjalan pada 60Hz; kebanyakan Eropah, Asia dan Afrika beroperasi pada 50Hz. Menggunakan kapasitor 50Hz pada sistem 60Hz secara amnya boleh diterima kerana reaktans berkurangan sedikit, tetapi sentiasa mengesahkan lembaran data.

Julat Suhu Operasi

Kapasitor CBB60 standard dinilai daripada -25°C hingga 70°C . Jika pam anda beroperasi di rumah pam panas, berhampiran dandang, atau dalam iklim panas, cari unit jarak lanjutan yang dinilaikan kepada 85°C atau bahkan 105°C. Degradasi terma di atas suhu terkadar adalah salah satu punca utama kegagalan kapasitor awal.

Cara Mengetahui Jika Kapasitor Larian CBB60 Anda Gagal

Kegagalan kapasitor dalam motor pam air sering berkembang secara beransur-ansur, tetapi dalam beberapa kes ia boleh menjadi tiba-tiba dan lengkap. Menyedari gejala awal boleh mengelakkan kerosakan motor yang mahal.

Gejala 1 — Motor Berdengung Tetapi Tidak Bermula

Ini adalah tanda klasik kegagalan kapasitor. Anda mendengar motor bertenaga dan menghasilkan dengungan rendah, tetapi aci tidak berputar. Jika anda memutarkan aci pam secara manual (dengan kuasa MATI terlebih dahulu), motor akan menangkap dan berjalan — menunjukkan bahawa belitan masih utuh tetapi tork permulaan tiada. Ini disebabkan oleh litar terbuka atau CBB60 yang telah rosak teruk yang tidak lagi dapat menghasilkan anjakan fasa yang diperlukan.

Gejala 2 — Motor Bermula Perlahan atau Bergelut Di Bawah Beban

Kapasitor yang telah kehilangan kapasiti yang ketara — katakan, turun daripada 25μF kepada 18μF — mungkin masih membenarkan motor dihidupkan dalam keadaan tanpa beban tetapi akan bergelut atau terhenti apabila tekanan air dikenakan. Ini selalunya muncul sebagai masa tanjakan perlahan, operasi tidak menentu, atau pam terputus di bawah tekanan.

Simptom 3 — Motor Terlalu Panas

Apabila kapasitansi hanyut daripada nilai terkadarnya, keseimbangan semasa antara belitan utama dan tambahan terganggu. Motor menarik arus berlebihan untuk mengimbangi, yang menghasilkan haba. Motor yang berjalan dengan CBB60 yang gagal atau rosak boleh mencapai suhu 30–50°C melebihi paras operasi biasa , mempercepatkan kerosakan penebat dan kehausan galas.

Gejala 4 — Kerosakan Fizikal yang Boleh Dilihat

Periksa badan kapasitor secara langsung. Tanda-tanda kegagalan biasa termasuk:

• Selongsong plastik membonjol atau retak
• Tanda terbakar atau lebur di sekeliling terminal
• Minyak atau sisa meresap dari pangkalan (menunjukkan kerosakan dielektrik dalaman)
• Sambungan terminal berkarat atau longgar

Mana-mana isyarat visual ini memerlukan penggantian segera, tanpa mengira nilai yang diukur.

Gejala 5 — Perjalanan Pemutus pada Start Motor

Kapasitor CBB60 yang terpendek menghasilkan pintasan hampir-mati melintasi litar penggulungan motor, menyebabkan arus masuk besar yang serta-merta menghalang pemutus atau meniup fius. Jika pam anda secara konsisten menghalang perlindungan litar setiap kali ia cuba dihidupkan, kapasitor yang terputus adalah tinggi dalam senarai penyebabnya.

Menguji Kapasitor CBB60 dengan Multimeter

Sebelum membelanjakan wang untuk penggantian, sahkan kapasitor sebenarnya bersalah. Inilah cara untuk mengujinya dengan betul.

Keselamatan Diutamakan — Nyahcas Kapasitor

Jangan sekali-kali menyentuh terminal kapasitor sebelum dinyahcas. Kapasitor CBB60 yang dinilai pada 450VAC boleh menahan cas yang mampu menyebabkan kejutan yang teruk. Untuk menyahcas dengan selamat: dengan kuasa diputuskan sepenuhnya, gunakan perintang 10kΩ–20kΩ (dinilai sekurang-kurangnya 5W) yang dirapatkan merentasi terminal selama 5–10 saat. Sebagai alternatif, gunakan pemutar skru bertebat untuk merapatkan terminal secara ringkas — anda akan melihat percikan kecil, yang merupakan perkara biasa dan mengesahkan pelepasan.

Menggunakan Mod Kapasitans

Tetapkan multimeter digital anda kepada mod kemuatan (biasanya ditandakan dengan simbol yang menyerupai dua garisan selari). Putuskan sambungan kapasitor dari litar dan sentuh probe ke setiap terminal. CBB60 yang sihat hendaklah dibaca dalam lingkungan ±5–10% daripada kapasiti berlabelnya. Sebagai contoh, kapasitor 25μF harus membaca antara 22.5μF dan 27.5μF. Bacaan yang ketara di bawah ini — katakan 15μF pada kapasitor 25μF — menunjukkan kemerosotan yang ketara. Bacaan sifar atau OL (lebih beban) menunjukkan kegagalan litar terbuka.

Menggunakan Mod Rintangan sebagai Pemeriksaan Asas

Jika multimeter anda tidak mempunyai fungsi kemuatan, tukar kepada mod rintangan (Ω) pada julat tinggi (200kΩ atau lebih tinggi). Sentuh kuar ke terminal. Kapasitor yang baik akan menunjukkan rintangan mendaki dari hampir sifar sehingga beberapa ratus kiloms kerana ia mengecas daripada bateri meter — tingkah laku pengecasan ini mengesahkan kapasitor tidak terpintas atau terbuka. Bacaan yang kekal pada sifar (dipendekkan) atau serta-merta melompat ke OL tanpa sebarang tingkah laku pengecasan (terbuka) menunjukkan kegagalan. Kaedah ini tidak mengesahkan nilai kapasitans, hanya fungsi asas.

Proses Penggantian Langkah demi Langkah untuk Kapasitor Pam Air

Menggantikan kapasitor larian CBB60 ialah salah satu pembaikan pam air paling mudah yang boleh anda lakukan sendiri. Keseluruhan proses biasanya mengambil masa kurang daripada 30 minit.

1. Putuskan kuasa — Matikan pemutus litar yang menyuap pam dan sahkan dengan penguji voltan. Jangan bergantung pada suis sahaja.
2. Cari kapasitor — Pada kebanyakan pam air, kapasitor CBB60 terletak di dalam perumah kecil pada badan motor, selalunya diikat dengan tali atau klip logam. Tanggalkan penutup untuk mendedahkannya.
3. Ambil gambar pendawaian — Sebelum memutuskan sambungan apa-apa, ambil gambar sambungan terminal yang jelas. Kapasitor CBB60 untuk pam biasanya mempunyai dua atau tiga terminal. Kebanyakannya bukan kutub (terminal boleh ditukar ganti), tetapi mengesahkan sebelum memutuskan sambungan mengelakkan kekeliruan.
4. Nyahcas kapasitor — Seperti yang diterangkan di atas, gunakan perintang nyahcas atau rapatkan terminal dengan teliti untuk mengeluarkan cas yang disimpan.
5. Keluarkan kapasitor lama — Putuskan sambungan wayar (catat atau gambar wayar yang pergi ke terminal mana), longgarkan tali pelekap, dan tanggalkan unit lama.
6. Pasang CBB60 baharu — Masukkan pengganti dalam orientasi yang sama, ketatkan tali pelekap, dan sambung semula wayar bagi setiap gambar anda. Untuk unit dua terminal bukan kutub, susunan wayar tidak penting secara elektrik.
7. Uji pam — Pulihkan kuasa dan perhatikan pam untuk permulaan yang betul, arus larian normal (ukur dengan meter pengapit jika ada), dan ketiadaan terlalu panas atau bunyi yang luar biasa.

Saiz Fizikal dan Pertimbangan Pemasangan

Kapasitor CBB60 datang dalam dimensi silinder piawai. Diameter biasa ialah 35mm, 40mm, dan 50mm, dengan ketinggian antara 60mm hingga 115mm. Nilai kapasitans yang lebih tinggi menduduki selongsong yang lebih besar. Apabila memesan pengganti, sahkan dimensi fizikal sesuai dengan pendakap pelekap pada pam anda. Kapasitor dengan penarafan elektrik yang betul tetapi 10mm terlalu tinggi tidak akan muat di dalam perumahan asal , jadi sentiasa semak kedua-dua set spesifikasi.

Kapasitor CBB60 lwn Jenis Kapasitor Lain untuk Aplikasi Motor

Tidak semua kapasitor motor adalah sama. Memahami perbezaan menerangkan mengapa CBB60 adalah pilihan yang betul dan sesuai untuk operasi pam air tugas berterusan.

CBB65 dan CBB61 berkongsi pembinaan filem yang sama seperti CBB60 tetapi berbeza dalam reka bentuk selongsong dan aplikasi biasa. CBB65 menggunakan tin aluminium untuk pelesapan haba yang lebih baik dalam persekitaran pemampat; CBB61 adalah rata dan direka untuk motor bilah kipas. Menggantikan CBB65 dengan CBB60 boleh dilakukan secara elektrik jika kapasitans dan penilaian voltan sepadan , tetapi faktor bentuk fizikal mungkin tidak sesuai. Jangan sekali-kali menggantikan kapasitor permulaan CD60 sebagai kapasitor larian — dielektrik elektrolitik akan menjadi terlalu panas dan gagal dalam beberapa minit operasi berterusan.

Faktor-faktor yang Menyebabkan Kegagalan Kapasitor CBB60 Pramatang dalam Pam

Memahami mengapa kapasitor gagal lebih awal membantu anda memanjangkan hayat perkhidmatan dan mengelakkan penggantian berulang.

Lonjakan Voltan dan Transien Talian

Sambaran petir, peristiwa penukaran utiliti dan pancang EMF belakang motor boleh mendedahkan dielektrik kapasitor kepada puncak voltan yang jauh melebihi penarafan keadaan mantapnya. Satu sementara pada dua kali voltan terkadar boleh menyebabkan kerosakan dielektrik separa — mengurangkan kapasiti secara kekal. Di kawasan yang kerap dilanda ribut atau kuasa utiliti yang tidak stabil, memasang pelindung lonjakan yang dinilai untuk beban motor di hulu pam adalah langkah perlindungan yang praktikal.

Beroperasi Di Atas Suhu Dikadarkan

Setiap kenaikan 10°C melebihi suhu operasi terkadar secara kasarnya mengurangkan separuh jangka hayat perkhidmatan kapasitor — prinsip mantap yang dikenali sebagai peraturan Arrhenius untuk penuaan kapasitor. CBB60 standard yang dinilaikan kepada 70°C yang diletakkan di rumah pam yang mencapai 80°C pada musim panas akan berumur dua kali lebih cepat daripada yang dijangkakan. Untuk pemasangan dalam persekitaran yang hangat, sentiasa pilih kapasitor yang dinilaikan kepada 85°C atau lebih tinggi.

Kerap Berbasikal Mula-Berhenti

Pam air yang dikawal oleh suis tekanan dalam sistem dengan tangki tekanan bersaiz kecil atau berair boleh menghidupkan dan mematikan berpuluh-puluh kali sejam. Setiap peristiwa permulaan menundukkan kapasitor kepada arus semburan sementara. Walaupun kapasitor CBB60 direka untuk ini, sistem berbasikal lebih daripada 20–30 kali sejam meletakkan tekanan yang tidak normal pada dielektrik. Jika pam anda berbasikal pendek, memasang tangki tekanan (mengecas semula atau menggantikan pundi kencing) mengurangkan tegasan kapasitor dengan ketara.

Kemasukan Kelembapan dan Kelembapan

Kapasitor CBB60 menggunakan perumah plastik yang tertutup, tetapi selama bertahun-tahun beroperasi dalam lubang pam lembap atau penutup luar, lembapan boleh menembusi pintu masuk terminal. Kelembapan di dalam selongsong meningkatkan kehilangan dielektrik dan menggalakkan kakisan elektrokimia filem logam dalaman. Kapasitor dalam persekitaran basah perlu diperiksa setiap tahun dan diganti secara proaktif setiap 5-7 tahun walaupun ia kelihatan berfungsi.

Nilai Kapasitansi Salah Dipasang

Memasang kapasitor dengan nilai kapasitans yang lebih tinggi daripada yang ditentukan meningkatkan arus melalui belitan tambahan melebihi had reka bentuknya, menyebabkan belitan itu dan kapasitor itu sendiri menjadi panas. Memasang nilai yang lebih rendah meningkatkan arus belitan utama. Sama ada ralat mempercepatkan kegagalan kedua-dua kapasitor dan belitan motor. Sentiasa gunakan nilai µF tepat yang ditentukan oleh pengeluar motor — jangan sekali-kali membuat kesimpulan dengan menganggap lebih banyak adalah lebih baik.

Piawaian dan Pensijilan Kualiti yang Perlu Diperhatikan Semasa Membeli

Pasaran untuk kapasitor CBB60 termasuk pelbagai tahap kualiti. Inilah yang perlu diperiksa sebelum membeli.

• Pensijilan CQC — Tanda Pusat Pensijilan Kualiti China ialah garis dasar untuk kapasitor buatan China. Pengeluar terkenal memasukkan ini pada label.
• Penandaan CE — Diperlukan untuk produk yang dijual di Kawasan Ekonomi Eropah. Mengesahkan kapasitor memenuhi arahan keselamatan EU dan EMC.
• Penyenaraian UL — Pensijilan Makmal Penaja Jamin untuk kegunaan pasaran Amerika Utara. Penting untuk pematuhan insurans dalam pemasangan kediaman.
• Kelulusan VDE - badan pensijilan Jerman; biasa pada kapasitor yang digunakan dalam peralatan perindustrian Eropah.
• Filem Metallized penyembuhan diri — Cari dengan jelas untuk "penyembuhan diri" dalam perihalan produk. Sifat ini bermakna bahawa kerosakan kecil dielektrik setempat menyebabkan filem logam menyejat pada titik kerosakan, membersihkan kecacatan secara automatik dan bukannya merebak sebagai litar pintas keras. Ini adalah ciri keselamatan kritikal dalam kapasitor larian motor.
• Selongsong kalis api — Perumah plastik hendaklah dibuat daripada bahan kalis api (berkadar UL94 V-0), yang mengehadkan penyebaran api sekiranya berlaku kegagalan bencana.

Elakkan kapasitor daripada pembekal yang tidak diketahui tanpa tanda pensijilan, spesifikasi yang samar-samar atau harga jauh di bawah purata pasaran. Kapasitor CBB60 untuk motor pam 1HP berharga antara $5–$20 USD bergantung pada sumber dan pensijilan. Unit berharga $1–$2 untuk spesifikasi yang sama harus dilayan dengan keraguan yang mendalam — bahan dielektrik yang terjejas dan terminal bersaiz kecil ialah langkah penjimatan kos biasa yang mengakibatkan kegagalan awal atau bahaya kebakaran.

Konfigurasi Pendawaian untuk Kapasitor CBB60 dalam Pelbagai Jenis Motor Pam

Walaupun fungsi asas CBB60 adalah sama pada semua motor fasa tunggal, konfigurasi pendawaian berbeza-beza bergantung pada reka bentuk motor.

Motor Kapasitor Belah Kekal (PSC).

Ini adalah konfigurasi yang paling biasa dalam pam air. Kapasitor larian CBB60 disambungkan secara kekal secara bersiri dengan penggulungan tambahan untuk kedua-dua permulaan dan larian. Tiada kapasitor mula dan tiada suis empar. Litarnya mudah: Talian 1 bersambung ke satu hujung belitan utama dan satu terminal kapasitor; terminal kapasitor yang lain menyambung ke satu hujung penggulungan tambahan; Baris 2 (neutral) bersambung ke hujung kedua-dua belitan.

Capacitor Start, Capacitor Run (CSCR) Motor

Motor pam yang lebih besar (biasanya melebihi 1HP) kadangkala menggunakan kedua-dua kapasitor mula (CD60, elektrolitik) dan kapasitor larian (CBB60). Kapasitor permulaan dialih keluar oleh suis emparan sebaik sahaja motor mencapai lebih kurang 75–80% daripada kelajuan segerak. CBB60 kekal dalam litar sepanjang tempoh operasi. Dalam konfigurasi ini, kedua-dua kapasitor berwayar selari semasa permulaan, memberikan jumlah kapasitans dan tork permulaan yang lebih tinggi, sebelum kapasitor mula terputus.
